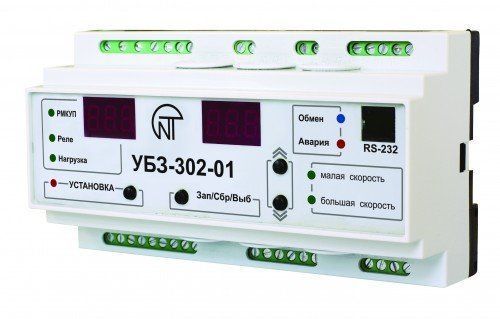

Універсальний блок захисту асинхронних електродвигунів УБЗ-302-01 призначений для захисту двошвидкісних (двообмоткових) двигунів, постійного контролю параметрів мережевої напруги, діючих значень фазних / лінійних струмів, і перевірки значення опору ізоляції електродвигунів.

УБЗ забезпечує захист асинхронних двошвидкісних (двообмоткових) електродвигунів, номінальним струмом від 5 до 50А при використанні вбудованих струмових трансформаторів.

УБЗ забезпечує захист електродвигунів при:

• неякісній мережевій напрузі (неприпустимі скачки напруги, обрив і перекіс фаз, порушення чергування і злипання фаз);
• механічних перевантаженнях (симетричне перевантаження по фазним / лінійним струмам);
• перевищення порога струму зворотної послідовності (перекіс струму);
• затягнутому пуску двигуна або блокування ротора;
• неприпустимо низькому рівні ізоляції між статором і корпусом двигуна (перевірка перед включенням);
• замикання на “землю” обмотки статора під час роботи – захист по струмам витоку на “землю”;
• теплового перевантаження двигуна.

Набір тих чи інших параметрів захисту визначає користувач шляхом програмування приладу. По кожному типу захисту можлива заборона або дозвіл автоматичного повторного включення (АПВ) навантаження.

Має повний набір захистів, реалізованих в УБЗ-301. Додатково забезпечує захист від затягнутого пуску і блокування ротора, здійснює контроль перегріву обмоток двигуна за допомогою температурних датчиків.
