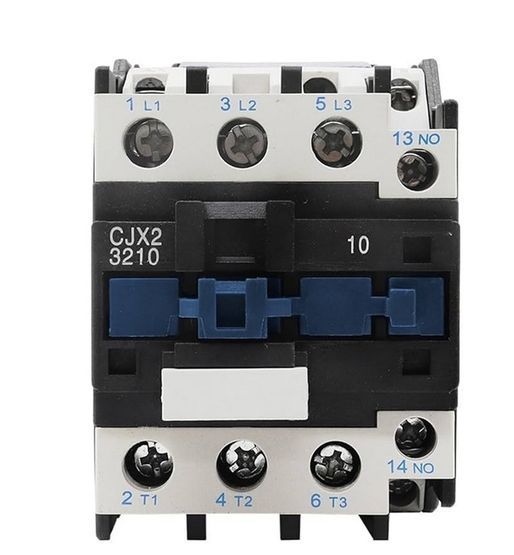

Триполюсний електромагнітний контактор серії CJX2-D3210 призначений для дистанційного керування електричними колами змінного струму. Застосовується для пуску, зупинки та керування трифазними асинхронними електродвигателями з короткозамкненим ротором. Пристрій розроблений на базі конструктиву Schneider Electric серії LC1-D і є повністю сумісним аналогом моделі LC1-D3210.
Контактор розрахований на роботу в мережах змінного струму частотою 50/60 Гц із номінальною напругою до 660 В та номінальним струмом 32 А за категорією застосування АС-3. Котушка управління розрахована на напругу 220 В AC. Номінальна потужність двигуна, яким керує контактор, становить 15 кВт при напрузі 380 В.
Контактор має три основних нормально відкритих (NO) контакти силового кола та один додатковий нормально відкритий (1NO) контакт для кіл управління чи сигналізації. Монтаж здійснюється на DIN-рейку шириною 35 мм. При підключенні теплового реле утворює повноцінний електромагнітний пускач із захистом від перевантаження. За необхідності може бути доповнений блоками додаткових контактів, блоками затримки, пристроями блокування.
| Параметр | Значення |
|---|---|
| Серія | CJX2 |
| Артикул | Б00029060 |
| Бренд | CNC |
| Номінальний струм (АС-3), А | 32 |
| Умовний тепловий струм (Ith), А | 50 |
| Номінальна потужність двигуна (380В, АС-3), кВт | 15 |
| Номінальна потужність двигуна (220В, АС-3), кВт | 7,5 |
| Номінальна потужність двигуна (660В, АС-3), кВт | 18,5 |
| Напруга котушки управління, В | 220 AC (50 Гц) |
| Номінальна напруга мережі, В | до 660 |
| Частота мережі, Гц | 50 / 60 |
| Основні контакти | 3NO |
| Додатковий контакт | 1NO |
| Монтаж | DIN-рейка 35 мм |
| Габаритні розміри (Д×Ш×В), мм | 100×86×57 |
| Електричний ресурс (АС-3), ×10⁴ | 80 |
| Механічний ресурс, ×10⁴ | 800 |
| Аналог | Schneider Electric LC1-D3210 |
| Гарантія, міс. | 12 |
