Контактор модульний з перемикачем для ручного керування
Струм 25 А.
Напруга 250 В змінного струму.
ST25-20-М Електромагнітний контактор з механічним перемикачем
Модульний електромагнітний контактор для монтажу на DIN-рейку в розподільному щитку. Перемикач на передній панелі дозволяє вручну управляти контактами контактора (незалежно від стану котушки). Це дозволяє підключати або від’єднувати навантаження вручну, наприклад, під час монтажу/обслуговування.
Принцип роботи контактора ST25-20-М

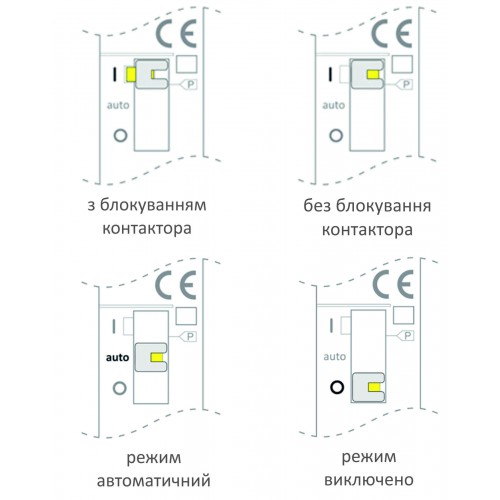

Робота контактора залежить від налаштування перемикача режимів роботи:
Позиція «I» (верхня позиція)
Якщо котушка контактора знеструмлена, то контакти контактора замикаються. Після підключення живлення контактора перемикач автоматично перемикається в положення «AUTO» і з цього моменту
працює в автоматичному режимі. Щоб зафіксувати контакти в замкнутому положенні «I», незалежно від живлення контактора, перемістіть жовтий важіль блокування вліво в положення «I».
Положення «AUTO» (середнє положення)
Подача живлення вмикає контактор і замикає контакти. Після відключення живлення контактор відключається, а контакти розмикаються.
Положення "O" (нижнє положення)
Контакти контактора залишаються розімкненими незалежно від наявності напруги живлення.
