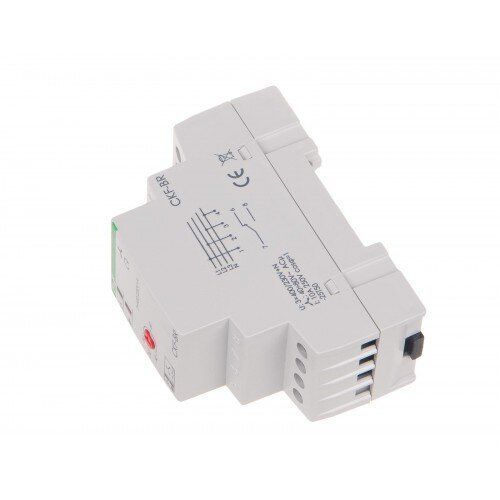

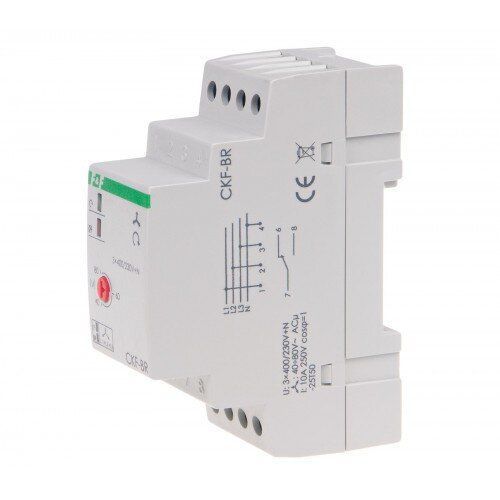

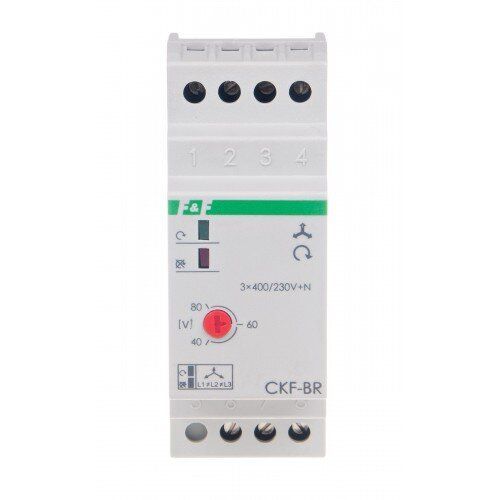

Реле чергування та пропадання фаз з регульованим порогом спрацювання для несиметрії напруг
Призначення: реле чергування та пропадання фаз призначене для захисту електричних двигунів, які живляться від трифазної мережі змінного струму у випадку пропадання напруги принаймні на одній фазі або у випадку несиметрії напруг між фазами, що може стати причиною виходу з ладу двигуна, а також для забезпечення правильного напрямку обертів двигуна у випадку зміни черговості фаз на входах реле.
Дія: зникнення напруги принаймні на одній довільній фазі або несиметрія напруг між фазами більша від встановленої призведе до аварійного вимкнення двигуна. Вимкнення відбудеться з затримкою 4 c, що запобігає випадковому вимкненню двигуна під час короткочасного зникнення напруги живлення однієї чи двох фаз. Повторне ввімкнення відбудеться автоматично при зменшенні несиметрії напруг до рівня на ~5 В нижче встановленого порогу (тобто на величину гістерезису напруги), інакше запуск двигуна є неможливим. У випадку зміни черговості фаз, що призведе до небажаної зміни напрямку обертів двигуна, реле не дасть можливості запустити двигун. Запуск двигуна буде можливий при відновленні правильної черговості фаз.
У CKF-BR перемикаючий контакт реле дозволяє приєднати звукову або світлову сигналізацію спрацювання пристрою.
| Напруга живлення | |
| Напруга живлення | 3х380/220 В~ + N |
| Діапазон струму | |
| Максимальний струм навантаження | 10 А |
| Діапазон температур | |
| Діапазон робочих температур | Від -25°С до +50°С |
| Характеристики | |
| Асиметрія напруг аварійного відключення | 40 – 80 В |
| Гистерезис | 5 В |
| Витривалість контактів | 10^5 включень |
| Затримка вимкнення | 4 с |
| Приєднання проводів | Затискачі гвинтові 2,5 мм^2 |
| Споживана потужність | 1,6 Вт |
| Групи вихідних контактів | 1 перемикаючий |
| Монтаж пристрою | на DIN-рейку 35 мм |
| Ступінь захисту | IP40 |
| Габаритні розміри | 2 модуля типу S (35 мм) |
