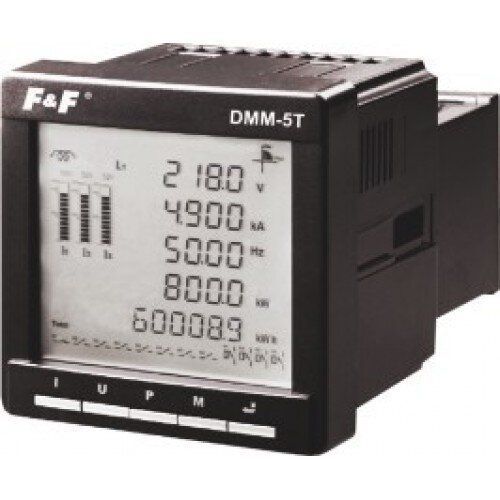

Призначення: DMM-5T є багатофункційним мікропроцесорним мультиметром, призначеним до моніторування параметрів трифазної електромережі. Мультиметр дає можливість здійснювати з великою точністю вимірювання всіх найважливіших параметрів мережі, таких як напруги та фазові струми, напруги між фазами, частоту, потужність активну, реактивну, повну, а також коефіцієнт потужності. Додатково мультиметр дозволяє здійснювати повний, чотириквадрантне вимірювання енергії (як споживаної, так і віддаваної в мережу). Для моніторування вимірювальних величин та конфігурування аналізатора використовується розміщений на передній панелі багатофункційний дисплей та індикаторні світлодіоди. Програмується мультиметр 4-ри клавішною клавіатурою. Вбудований інтерфейс RS485 та заімплементований комунікаційний протокол MODBUS RTU, забезпечують комунікування пристрою з широкою гамою пристроїв та промислових програмних продуктів
Дія:
* за допомогою трансформаторів струму або безпосереднє (5А) вимірювання фазних струмів
* за допомогою трансформаторів струму або безпосереднє (230/400V) вимірювання фазних та міжфазних напруг
* вимірювання частоти
* вимірювання потужності активної, реактивної та повної
* значення мінімальні та максимальні
* вимірювання коефіцієнту потужності
* чотириквадрантне вимірювання енергії споживаної та віддаваної до мережі
* вимірювання енергії в 4-х тарифах
* місячний розрахунок енергії
* імпульсний вихід типу «відкритий колектор» для індикаторів енергії
* комунікування із зовнішніми пристроями за посередництвом порту RS485 та протоколу MODBUS RTU
Схема підключення:
Напруга живлення | |
Напруга живлення | 85÷264В AC/DC |
Діапазон температур | |
Діапазон робочих температур | Від -20°С до +60°С |
Характеристики | |
Швидкість трансмісії | 2400 / 4800 / 9600 / 19200 / 38400 bps |
Приєднання проводів | Контакти гвинтові 1,5мм^2 |
Споживана потужність | <8A |
Вимір напруги | 400В AC (L-N); 693В AC (L-L) трифазна мережа, три- або чьотирьохпровідна |
Діапазон вимірювань | 3÷120% Uн |
Дисплей | LCD монохромний |
Номінальний струм | 5А |
Послідовний інтерфейс | RS 485 |
Протокол | MODBUS RTU |
Частота мережі живлення | 45÷55Гц |
Монтаж пристрою | 90×90мм |
