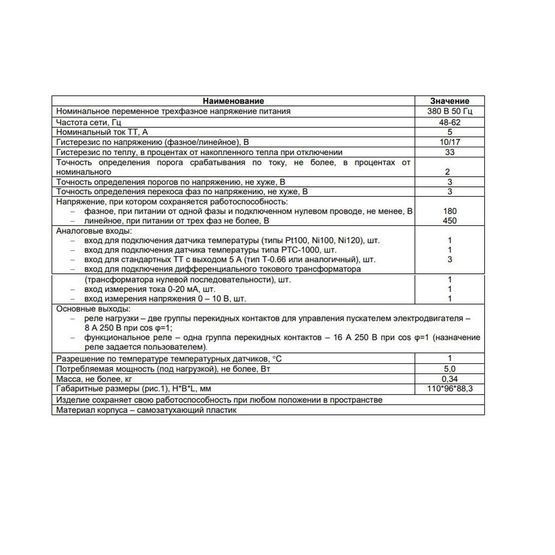

Основні характеристики:
- Ном. ток двигуна: від 5-630 А
- Вбудовані трансформатори струму: Немає
- Підключення зовнішніх трансф. струму: Так
- Індикація: ЖК дисплей
- Режим-зірка / трикутник - Так
- Тепловий захист: Так
- К-ть захистів: 10
- Протокол: Modbus RTU
- Програма ПК: Так
- Лічильник електроенергії: Так
- Лічильник мото годин: Так
- Виконання: Щитове
- Габаритні розміри H * B * L, мм 110 * 96 * 88,3
- Маса, не більше, кг 0,34

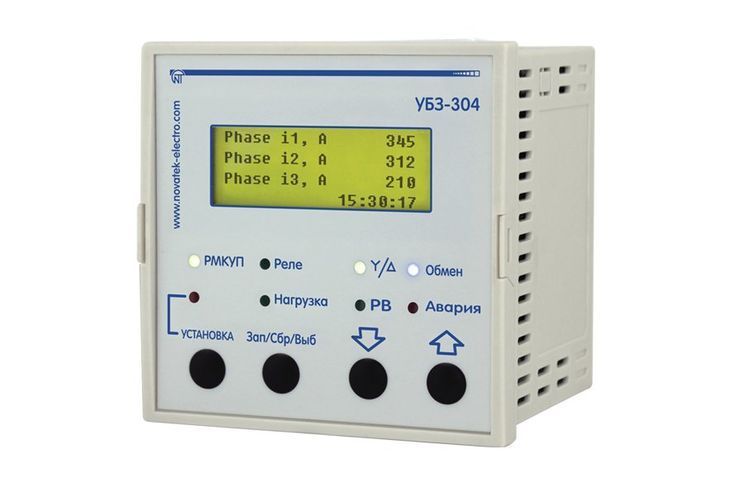

УБЗ-304 призначений для захисту асинхронних електродвигунів потужністю від 2,5 до 315 кВт при використанні зовнішніх стандартних струмових трансформаторів з вихідним струмом 5 А.
УБЗ-304 може працювати в мережах як з ізольованою, так і глухозаземленою нейтраллю.
Виконання приладу – щитове.
УБЗ забезпечує постійний контроль параметрів мережевої напруги, діючих значень фазних (лінійних) струмів трифазного електрообладнання 380 В 50 Гц і перевірку значення опору ізоляції електродвигунів.
УБЗ-304 забезпечує захист електродвигунів при:
– Неякісному мережевій напрузі (неприпустимі скачки напруги, обрив фаз, порушення чергування і злипання фаз, перекіс фазних / лінійних напруг, зниження частоти мережі нижче заданої і (або) підвищення частоти мережі вище заданої);
– Механічних перевантаженнях (симетричний перегруз по фазним / лінійним струмам);
– Перевищенні порогу струмом зворотної послідовності;
– Несиметрії фазних струмів без перевантаження, пов’язаної з порушенням ізоляції усередині двигуна і / або кабелю, що підводить (порівняння коефіцієнта несиметрії струму по зворотній послідовності з коефіцієнтом несиметрії напруги по зворотній послідовності);
– Зникнення моменту на валу електродвигуна («сухий хід» – для насосів) – захист за мінімальним пусковому та / або робочому струму;
– Затягнутому пуску двигуна чи блокування ротора;
– Неприпустимо низькому рівні ізоляції між статором і корпусом двигуна (перевірка перед включенням);
– Замиканні на «землю» обмотки статора під час роботи – захист по струмах витоку на «землю»;
– Теплового перевантаження двигуна;
– Перегріві обмоток (визначається температура обмоток при використанні вбудованих у двигун температурних датчиків або температура корпусу при використанні зовнішніх температурних датчиків).
Програмне забезпечення
Панель управління УБЗ-304/305 – завантажити программу
