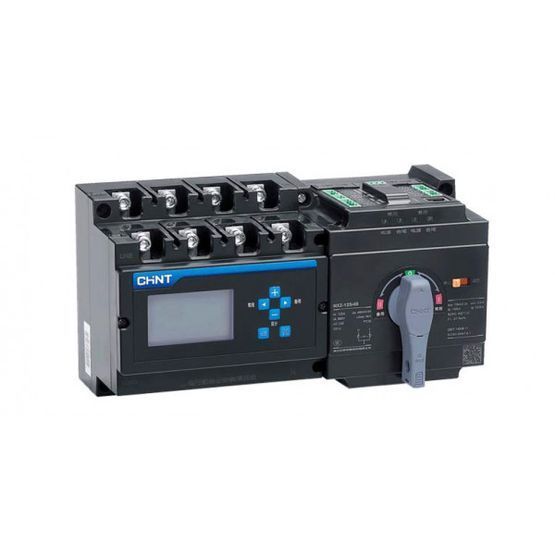

Моноблочні пристрої АВР (автоматичного вводу резерву) на базі моторизованих перемикачів навантаження СHINT NXZ-125/4A 100A забезпечують автоматичне перемикання навантаження на резервне джерело живлення при відключенні основного.
АВР СHINT NXZ-125/4A 100A призначені для автоматичного переходу на резервний ввід у разі:
– відключення основного вводу електропостачання;
– погіршення параметрів мережі нижче заданого рівня на основному вводі.
При відновленні живлення та/або параметрів мережі основного джерела АВР СHINT NXZ-125/4A 100A забезпечують автоматичне зворотне перемикання на основний ввід.
АВР СHINT NXZ-125/4A 100A мають функції управління дизель-генератором, який часто використовується у якості резервного джерела живлення.
Переваги АВР СHINT NXZ-125/4A 100A.
- Готове комплектне рішення для побудови схеми АВР.
- Швидкість перемикання.
- Економія часу при інтеграції пристрою у розподільний щит.
- Компактні габаритні розміри.
- Інтуїтивно зрозуміла індикація роботи пристрою.
- Простота при налаштуванні та експлуатації.
- Два ряди клем зверху для підключення двох ліній живлення та один нижній ряд – для навантаження.
- Фізична неможливість включення обох вводів одночасно.
- Можливість механічного блокування рукоятки керування.
- Можливість винесення дисплею керування пристроєм на дверцята шафи.
Технічні характеристики АВР СHINT NXZ-125/4A 100A.
| Типорозмір | 125 |
| Кількість полюсів | 4P |
| Номінальний струм ln, А | 100 |
| Тип контролера | стандартний |
| Номінальний умовний струм КЗ, кА | 100 |
| Мінімальний час перемикання між вводами | від 1,2 с |
| Мінімальний час перемикання контактів | від 0,6 с |
| Номінальна робоча напруга Ue, В (50 Гц) | 400/415 |
| Номінальна напруга ізоляції Ui, В АС | 800 |
|
Номінальна імпульсна напруга, що витримується Uimp, кВ |
8 |
| Категорія використання | AC-33B |
| Номінальна найбільша здатність до відключення при КЗ lcm, кА | 20 |
| Номінальний струм КЗ, що витримується короткочасно lсw (0,2 с), кА | 10 |
| Номінальна напруга в ланцюзі керування (напруга живлення) Us, B | 230/240, 50/60 Гц |
| Діапазон напруги керування Ue | 85-110% |
| Електрична зносостійкість, циклів | 1500 |
| Механічна зносостійкість, циклів | 8500 |
| Категорія забруднення середовища | III |
| Діапазон робочих температур, ˚С | -5...+40 |
| Висота над рівнем моря, м | ≤2000 |
| Габаритні розміри ШхВхГ, мм | 245х130х126 |
| Відповідність стандартам | IEC/EN 60947-6-1 |
