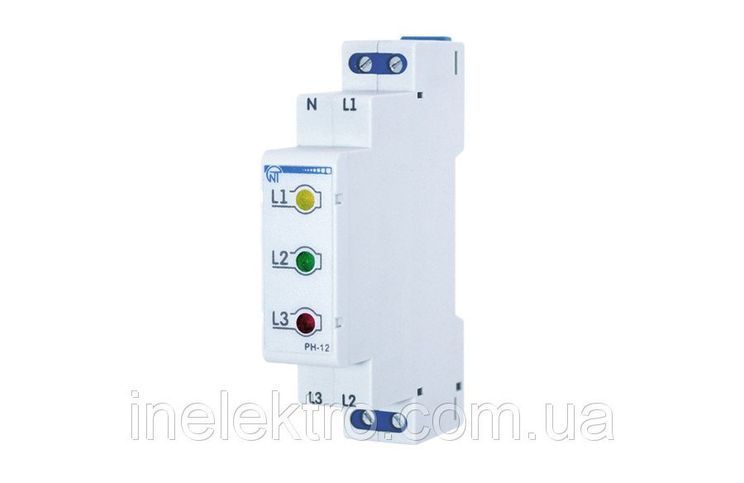

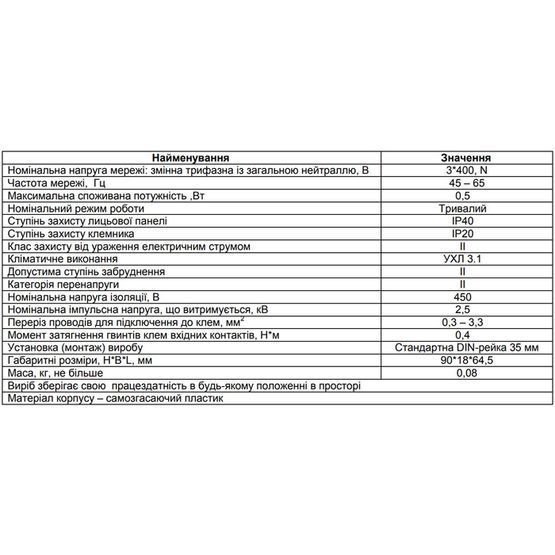

Індикатор фаз РН-12 призначений для індикації наявності фазної напруги в трифазній мережі змінного струму.

Підключення виробу:

Для забезпечення надійності електричних з’єднань слід використовувати гнучкі (багатодротяні) дроти з ізоляцією на напругу не менше 450 В, кінці яких необхідно зачистити від ізоляції на 5 ± 0,5 мм і обжати Втулкові наконечниками.

Рекомендується використовувати провода перерізом не менше 1 мм2 для підключення до клем вхідних контактів. Кріплення проводів повинно виключати механічні пошкодження, скручування і стирання ізоляції проводів.

ЗАБОРОНЕНО ЗАЛИШАТИ оголеними ділянками ДРОТИ, які виступають за межі клемника.

Для надійного контакту необхідно проводити затягування гвинтів клемнка із зусиллям.

При зменшенні моменту затягування – місце з’єднання нагрівається, може оплавитися клеммник і спалахнути провід. При збільшенні моменту затягування – можливий зрив різьблення гвинтів клемної або перетиснення приєднаного проводу.

Підключити виріб (клеми L1, L2, L3, N) до електричної мережі.

Подати напругу живлення.

При подачі на РН-12 напруги виріб відображає його наявність на фазах, відповідних маркування, щодо нульового проводу.
