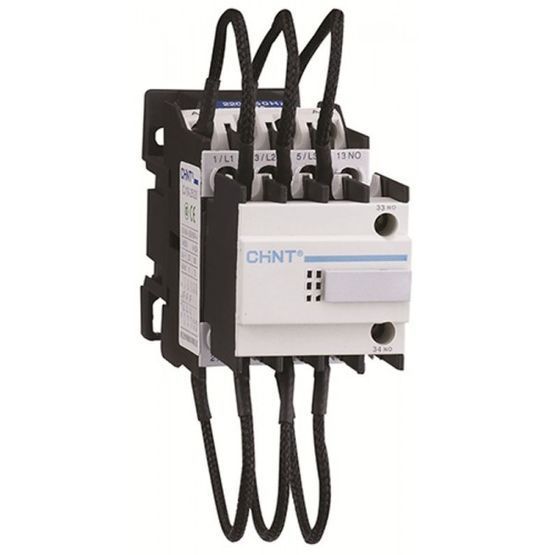

Контактор CJ19-2511 для конденсаторних батарей малогабаритний Chint. Номінальний струм - 25 ампер

Керуюча катушка - 230АС

Номінальна керуюча потужність:

220/230V - 6,7кВар

380/440V - 12.5кВар

Контактори CJ19 призначені для комутації (підключення-відключення) косинусних конденсаторів в установках компенсації реактивної потужності безпосереднім підключенням до мережі змінного струму частотою 50 Гц напругою 220/380 В. Контактори CJ19 забезпечені допоміжною контактною групою, встановленою паралельно контактам головного ланцюга. До допоміжних контактів з двох сторін послідовно підключені знімні струмообмежувальні елементи (низькоомні резистори), що складаються з провідника з високим питомим опором.

При включенні контактора головні і допоміжні контакти приводяться в дію одночасно, але через меншу відстань допоміжні контакти замикаються на 20 мс раніше основних, пропускають пусковий струм через струмообмежувальні елементи, тим самим обмежуючи пусковий струм контактора. В іншому випадку кидки струму можуть призвести до пошкодження (зварювання) контактів і негативно вплинути на термін служби контакторів. Контактори CJ19 випускаються 6-ти типорозмірів, розрахованих на коммутуєму потужність конденсаторних батарей від 10 до 60 кВАр при напрузі мережі 380 В.
