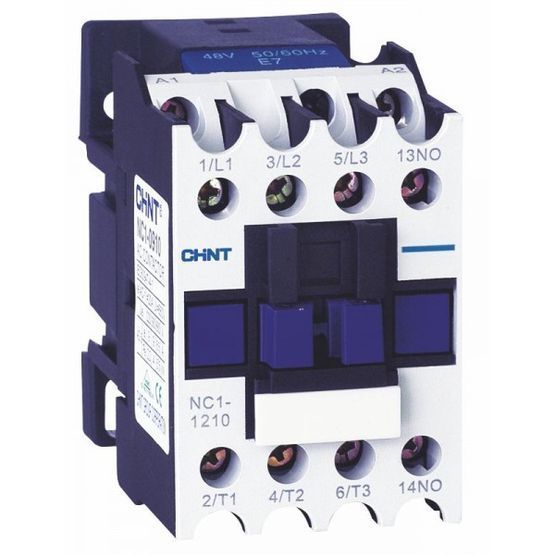

Теплові реле для контактору NC1 на 9 ампер

Додаткові контакти F4 та приставки витримки часу F5

Основні контакти: 3NO

Додаткові контакти: 1NO

Напруга керуючої котушки: 230 вольт змінного струму

Контактори електромагнітні серії NC1 призначені для прямого пуску безпосереднім підключенням до мережі, зупинки і реверсування асинхронних двигунів.

Контактори призначені для використання в схемах керування для пуску та зупинки трифазних асинхронних електродвигунів з короткозамкненим ротором в електричних мережах з напругою до 660 В змінного струму.

Контактори в комплекті з триполюсним тепловими реле (потрібно купляти окремо) служать для захисту електродвигунів від перевантажень неприпустимої тривалості і надструмів, що виникають при обриві однієї з фаз. Контактори дозволяють дистанційно управляти ланцюгами освітлення, нагрівальними ланцюгами, комутувати трифазні конденсаторні батареї і первинні обмотки трифазних низьковольтних трансформаторів. Контактори електромагнітні апарати змінного струму, магнітні системи яких поділені на дві частини: нерухому, еластично закріплену в основі, і рухому з контактами для комутації силового ланцюга. Управління роботою контактора здійснюється з допомогою многовитковой котушки, розташованої на середньому стрижні нерухомої частини Ш-образної магнітної системи. Під впливом електромагнітного поля втягуючої котушки, що виникає при протіканні через неї струму, відбувається змикання магнітної системи і долається протидія поворотної пружини і пружин контактних мостів. Для запобігання детонації передбачені масивні короткозамкнені алюмінієві кільця, запресовані в полюсні наконечники нерухомої частини магнітної системи.
