Призначення: для підрахунку кількості годин роботи в автоматичних виробничих процесах або кількості годин роботи пристроїв, які з погляду на вимоги безпеки та надійності експлуатації мають обмежений ресурс, який не дозволено перевищувати (наприклад транспортери неперервного виробництва, двигуни ліфтів, спеціалізовані опромінювальні лампи і таке інше).

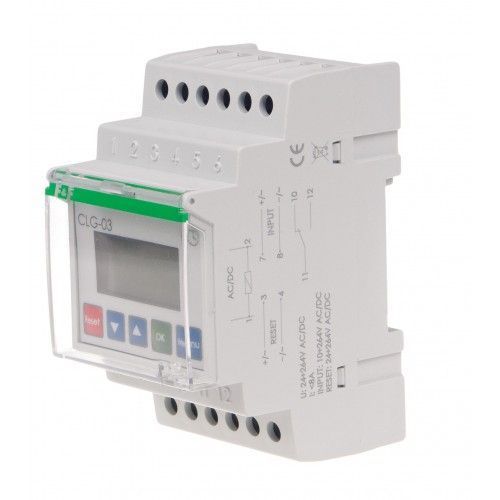

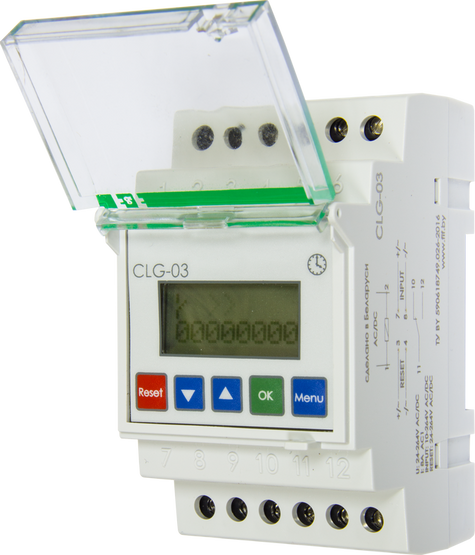

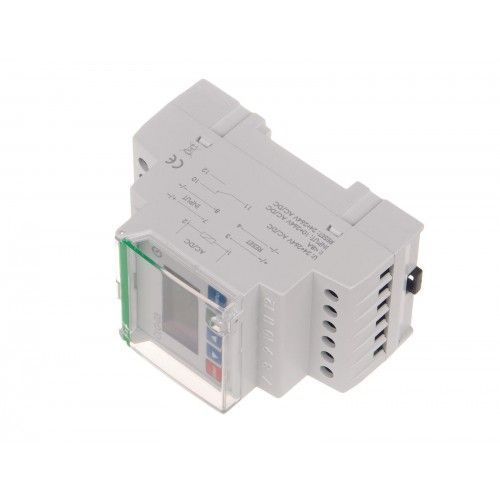

Дія: CLG-03 є програмованим, багатофункційним електронним лічильником, який призначений для підрахунку годин роботи приєднаних пристроїв в діапазоні від 1 до 999 999, що відповідає максимальному діапазону, який становить 114 років. Час роботи підраховується відповідно до індивідуальної програми, встановленої користувачем. По досягненню максимального значення лічильник виконає функцію, зконфігуровану згідно індивідуальних потреб користувача.

Схема:

Функції лічильника CLG-03:

* панель керування, що дає можливість запрограмувати і контролювати роботу пристрою

* імпульсний вхід для сигналів постійної та змінної напруг

* підрахунок часу “вгору” без встановленого порогового значення

* встановлюваний параметр PROG в діапазоні 1-999 999, що визначає граничну кількість годин роботи, яка повинна бути рахована в кожному робочому циклі

* режим підрахунку “донизу” від заданого значення, з сигналізуванням про досягнення нуля (наприклад 9999-0)

* підрахунок часу роботи при верхньому значенні постійної напруги (напруга неперервна) на підрахунковому вході

* підрахунок часу роботи між двома імпульсами, поданими на підрахунковий вхід

* підрахунок часу ”вгору” до встановленого порогового значення

* зовнішній обнулюючий вхід RESET

* можливість автоматичного обнулення локального лічильника (робота в петлі) з можливістю встановлення вибраного режиму роботи реле

* релейний вихід, що сигналізує про досягнення заданого стану лічильника (замкнені контакти 11-12)

* вибір режиму роботи реле: імпульс заданого проміжку часу; зміна стану ВКЛ-ВИКЛ або ВИКЛ-ВКЛ

* збереження підрахованих даних при зникненні напруги живлення

* зміна режиму підсвітки дисплею

* меню програми на трьох мовах: російській, англійській і польській
