З портом RS485 та комунікаційним протоколом MODBUS RTU

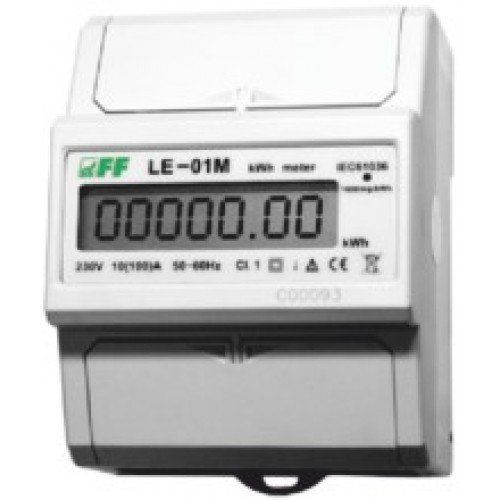

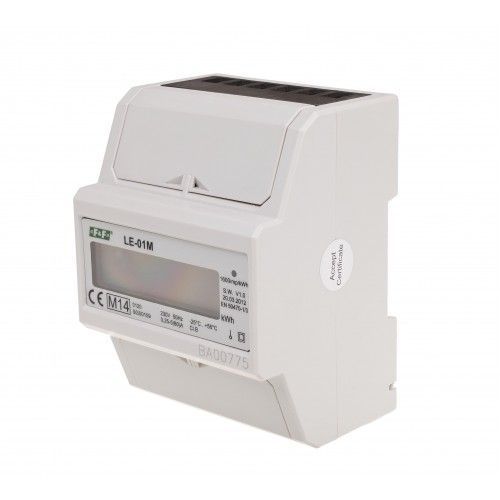

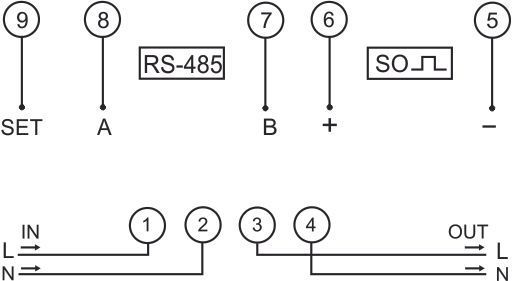

Призначення: лічильники серії М призначені для індикації та реєстрації значень спожитої електроенергії з можливістю дистанційного зчитування даних з лічильників по протоколу MODBUS RTU. Лічильники не призначені для розрахунку з енергопостачальниками за спожиту електроенергію, а лише для внутрішнього обліку.
Зв’язок з лічильниками електроенергії як з пристроями типу SLAVE відбувається по протоколу MODBUS RTU через послідовний інтерфейс RS485 з наступними параметрами:
- швидкість передачі даних 9600 біт/с
| Напруга живлення | |
| Напруга живлення | 220 В~ ± 30% |
| Діапазон струму | |
| Максимальний струм навантаження | 80 А |
| Діапазон температур | |
| Діапазон робочих температур | Від -20°С до +50°С |
| Характеристики | |
| Сигналізація живлення | Червоний світлодіод |
| Приєднання проводів | Затискачі гвинтові 25 мм^2 |
| Споживана потужність | Не більше 10 В; 2 Вт |
| Імпульсні виходи SO+ SO- | Тип "відкритий колектор" |
| Діапазон показів лічильника | 0 - 999999,9 кВт*год |
| Константа SO+ SO- | 1600 імп./ кВт*год |
| Константа лічильника | 1600 імп./ кВт*год |
| Мінімальний струм | 0,04 А |
| Напруга підключення SO + SO- | Не більше 27 В |
| Номінальний струм | 10 А |
| Послідовний інтерфейс | RS485 |
| Протокол | MODBUS RTU |
| Струм підключення SO + SO- | Не більше 27 мА |
| Точність вимірювань | Згідно ІЕС61036 клас 1 |
| Монтаж пристрою | на DIN-рейку 35 мм |
| Габаритні розміри | 4,5 модулі типу S (75 мм) |
- без біта парності
- 8 біт даних
- 1 стоп-біт
- контрольна сума CRC
Зчитування даних з лічильника реалізується шляхом відправки до пристрою наступного набору байтів:
хх 03 00 00 00 03 CRCL CRCH
де:
хх - адреса лічильника (1 байт)
03 00 00 03 - повідомлення про покази лічильника (3 байти)
CRCL - молодше слово контрольної суми CRC (1 байт)
CRCH - старше слово контрольної суми CRC (1 байт)
У відповідь лічильник відправляє набір даних у наступному вигляді:
xx 03 06 00 06 00 00 00 01 E8 48 CRCL CRCH
де:
xx – адреса лічильника, що відправляє відповідь
03 00 06 – ідентифікатор відповіді (3 байти)
00 00 00 01 E8 48 – покази лічильника (6 байт)
CRCL – молодше слово контрольної суми CRC (1 байт)
CRCH – старше слово контрольної суми CRC (1 байт)
Покази записуються у вигляді послідовних байтів у шіснадцятковій системі числення. Після перетворення в десяткову систему ми побачимо значення в кВТ, що співпадають з показами лічильника.
