Трифазний. Трансформаторного підключення. З програмуванням трансформатора.

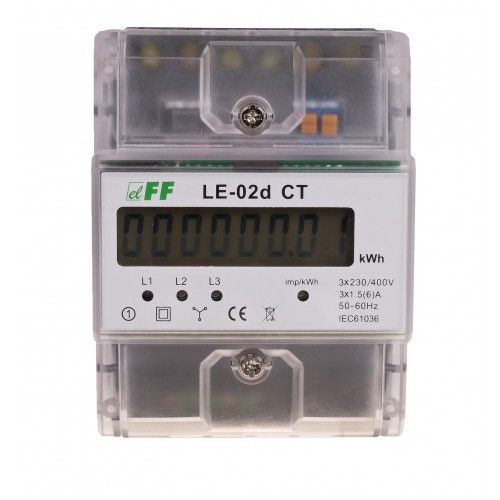

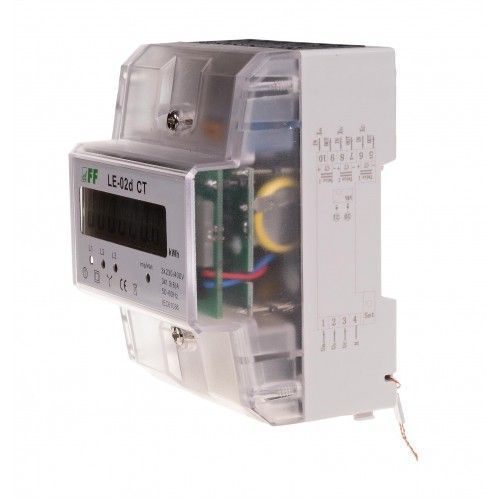

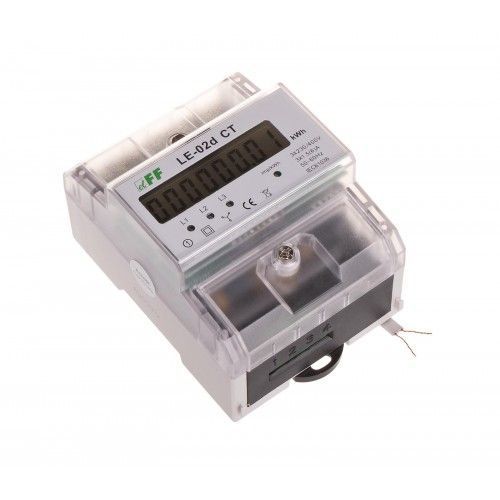

LE-02D CT - це статичний (електронний) калібрований лічильник електрики трифазної мережі змінного струму трансформаторного підключення.
Лічильник споживання електроенергії призначений для роботи з трансформаторами струму з первинним струмом в діапазоні Ip 5÷6000А і вторинним струмом 5А. Максимальний виміряний струм системи визначається значенням первинного струму Ip використовуваного трансформатора струму. Користувач має можливість встановити співвідношення трансформаторів, які використовуються в системі, що дозволяє вказувати фактичне значення.

Принцип дії

Спеціальна електронна система під впливом струму і напруги в кожній фазі генерує імпульси в кількості, пропорційній електроенергії, спожитії в цій фазі. Про споживання енергії у фазі сигналізує миготливий світлодіод (L1, L2, L3). Сума імпульсів з трьох фаз, сигналізованих миготливим світлодіодом, перетворюється в енергію, спожиту у трифазній мережі, і її значення вказується на РК-дисплеї.

Індикатор пам'яті зберігає значення первинних струмів Ip трансформаторів, які можна використовувати. Вибір правильного значення відповідно до значень підключених трансформаторів, встановлює правильний коефіцієнт, відповідно до якого обчислюється фактичне значення споживаної електричної енергії. РК-дисплей показує фактичне значення споживаної енергії у форматі залежно від обраного коефіцієнта трансформації.

Імпульсний вихід

Індикатор споживання електроенергії має імпульсний вихід SO+SO-. Це дозволяє підключити лічильник імпульсів (SO), для зчитування імпульсів що генеруються лічильником. Для правильної роботи лічильника не потрібно підключати додатковий пристрій. Частота імпульсу лічильника становить 12000 імп/кВт-год для максимального значення вхідного струму лічильника, тобто вторинного струму трансформатора (5А). За допомогою трансформаторів кількість імпульсів на 1 кВт-год розраховується за формулою (12000 × 5) / Ip, де:

Ip - первинний струм використовуваних трансформаторів.

Приклад:

для трансформатора 5/5А (Ip=5):(12000×5)/5 = 12000 імп/кВт/год

для трансформатора 100/5А (Ip=100):(12000×5)/100 = 600 імп/кВт/год

Програмування:

Тип трансформатора програмується за допомогою кнопки, розташованої під кришкою лічильника.

ПОПЕРЕДЖЕННЯ! З метою безпеки програмування даних трансформатора можна виконати тільки один раз.

Значення трансформаторних струмів Ip, які зберігаються в пам'яті лічильника:

5, 25, 40, 50, 60, 75, 80, 100, 120, 150, 200, 250, 300, 400, 500, 600, 800, 1000, 1200, 1500, 1600, 2000, 2500, 3000, 4000, 5000, 6000.

При повторному натисканні кнопки програмування відбувається перехід до наступного значення.

Після перемикання на бажане значення, щоб підтвердити вибране значення, утримуйте кнопку >30 с.

Формат даних

Спосіб проектування даних в залежності від налаштувань трансформації:

Увага!

Лічильник має можливість пломбувати кришки на вхідних і вихідних клемах, щоб уникнути обходу лічильника.
