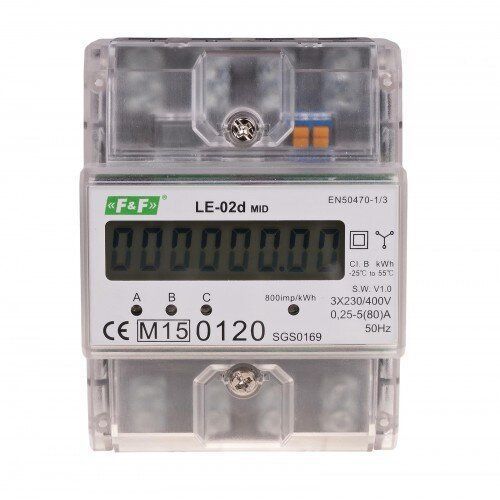

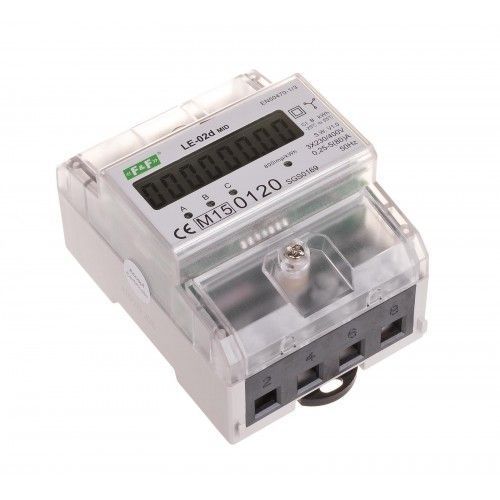

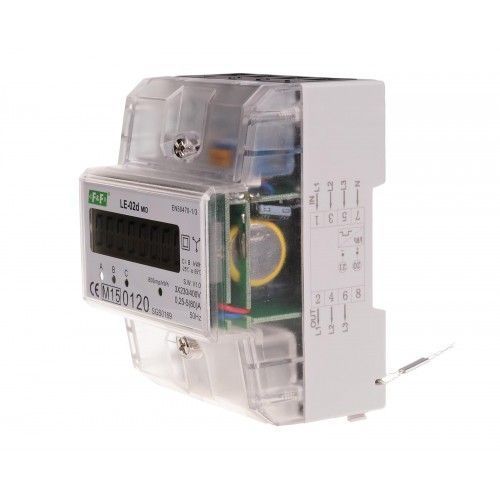

Трифазний лічильник для монтажу на 35 мм DIN-рейку. Струм 63 А.
Трифазний лічильник електроенергії LE-02D - це статичний (електронний) калібрований лічильник електроенергії змінного струму в прямій системі підключення.
Принцип дії
Під впливом струму та напруги спеціальна електронна система трифазного лічильника електроенергії генерує імпульси в кожній фазі. Їх кількість пропорційна електроенергії, спожитої в даній фазі. Споживання енергії сигналізується миготливим світлодіодом (L1, L2, L3). Сума імпульсів з трьох фаз, сигналізує миготливим світлодіодом (800 імп / кВт / год), перетворюється в енергію, спожиту у всій трифазній мережі. Його значення вказується на сегментальному РК-дисплеї. Цифри після десяткової коми означають соті (.01 КВт = 10 Вт).
Увага!
Лічильник має імпульсний вихід SO+ і SO-. Це дозволяє підключити пристрій зчитування імпульсів (SO), що генеруються імпульсами. Для правильної роботи лічильника не потрібно додаткового пристрою. Трифазний лічильник електроенергії LE-02d має можливість герметизації кришок входу та виходу, що запобігає обход лічильника.
| Тип - трифазний |
| Протокол зв'язку - немає |
| Сумісність - Директива MID 2014/32/EU |
| Напруга - 3 x 400 В+N |
| Базовий струм - 5 А |
| Максимальний струм - 63 А |
| Мінімальний струм вимірювання - 0,04 А |
| Споживання лічильника - 10 ВА; 2 В |
| Діапазон показань лічильника - 0÷99999,99 кВт*год. |
| Константа - (1,25 вт * Год/імп) 800 імп/кВт*год. |
| Індикація зчитування - червоний СВІТЛОДІОД |
| Імпульсний вихід - (SO+ SO -) відкритий колектор |
| Напруга підключення - (SO+ SO -) макс. 30 В DC |
| Струм підключення - SO+ SO - макс. 27 мА |
| Час імпульсу - (SO+ SO -) 35 мс |
| Клас точності - B |
| Індикація споживання струму - 3×СВІТЛОДІОД червоний |
| Підключення - гвинтові клеми 16 мм2 |
| Робоча температура - -20÷50°C |
| Розміри - 4,5 модуля (75 мм) |
| Монтаж - на din-рейці 35 мм |
| Ступінь захисту - IP20 |
