З портом RS485 та комунікаційним протоколом MODBUS RTU, віддалене керування внутрішнім реле

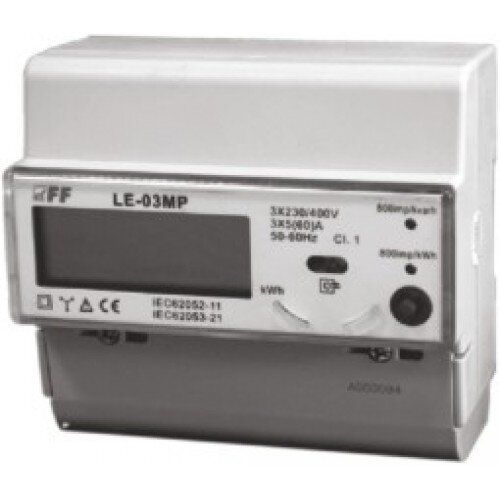

Призначення: LE-03MP є статичним (електронним) каліброваним індикатором електричної енергії змінного струму і параметрів якості електропостачання. Служить для індикації реєстрації спожитої електроенергії та параметрів мережі живлення з можливістю віддаленого зчитування параметрів за допомогою провідної мережі стандарту RS-485.
Індикатор LE-03MP під дією струму що проходить через нього і прикладеної напруги виконує прецизійний вимір кількості споживаної електроенергії. Споживання енергії сигнализируется миготінням діода LED: для активної енергії "800 i / kWh"; для реактивної енергії "800 i / kvar". Додатково індикатор проводить вимірювання параметрів мережі живлення, що визначають якість електропостачання. Значення висвітлються циклічно на індикаторі LCD. Зміна параметрів настає самостійно кожні 3 секунди. Існує можливість ручного перемикання між параметрами за допомогою кнопки, розміщеної на передній панелі індикатора. Індикатор працює тільки при включеному живленні індикатора.
| Напруга живлення | |
| Напруга живлення | 3×230/400V+N |
| Діапазон струму | |
| Максимальний струм навантаження | 60A |
| Діапазон температур | |
| Діапазон робочих температур | Від 20 до 55°C |
| Характеристики | |
| Сигналізація живлення | 2 × LED червоні |
| Приєднання проводів | 16мм^2 |
| Споживана потужність | <10VA; <1,5W |
| Імпульсні виходи SO+ SO- | Відкритий колектор |
| Діапазон показів лічильника | 0÷999999,99kWh |
| Константа SO+ SO- | (1,25Wh/imp) 800imp/kWh |
| Константа лічильника | (1,25Wh/imp) 800imp/kWh (1,25varh/imp) 800imp/kvarh |
| Мінімальний струм | 0,02A |
| Номінальний струм | 5A |
| Послідовний інтерфейс | RS-485 |
| Протокол | MODBUS RTU |
| Струм підключення SO + SO- | <27mA |
| Точність вимірювань | Згідно IEC61036 клас 1 |
| Тривалість імпульсу | 10msek |
| Монтаж пристрою | на шину TH-35 |
| Ступінь захисту | IP20 |
| Габаритні розміри | 7 модулів (122мм) |
