Артикул Q060103003

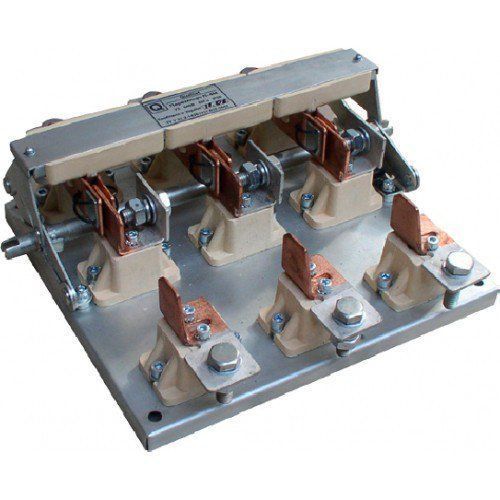

П-6 – перемикач на два напрями на номінальний струм 630А.
Перемикачі серії П, відкритого виконання, з ручними приводами залежної дії, призначені для нечастих (не більше 6 за годину) не автоматичних комутацій електричних ланцюгів змінного струму частотою 50Гц, напругою до 660В. Виробляються на номінальні струми 250, 400 та 630А.
Перемикачі серії П є триполюсними роз'єднувачами на два напрямки, в яких застосована контактна система ножового типу з видимим розривом ланцюга.
Основними частинами перемикачів серії П є рухомі ножі та нерухомі контакти.
Елементи конструкції змонтовані на спільній панелі.

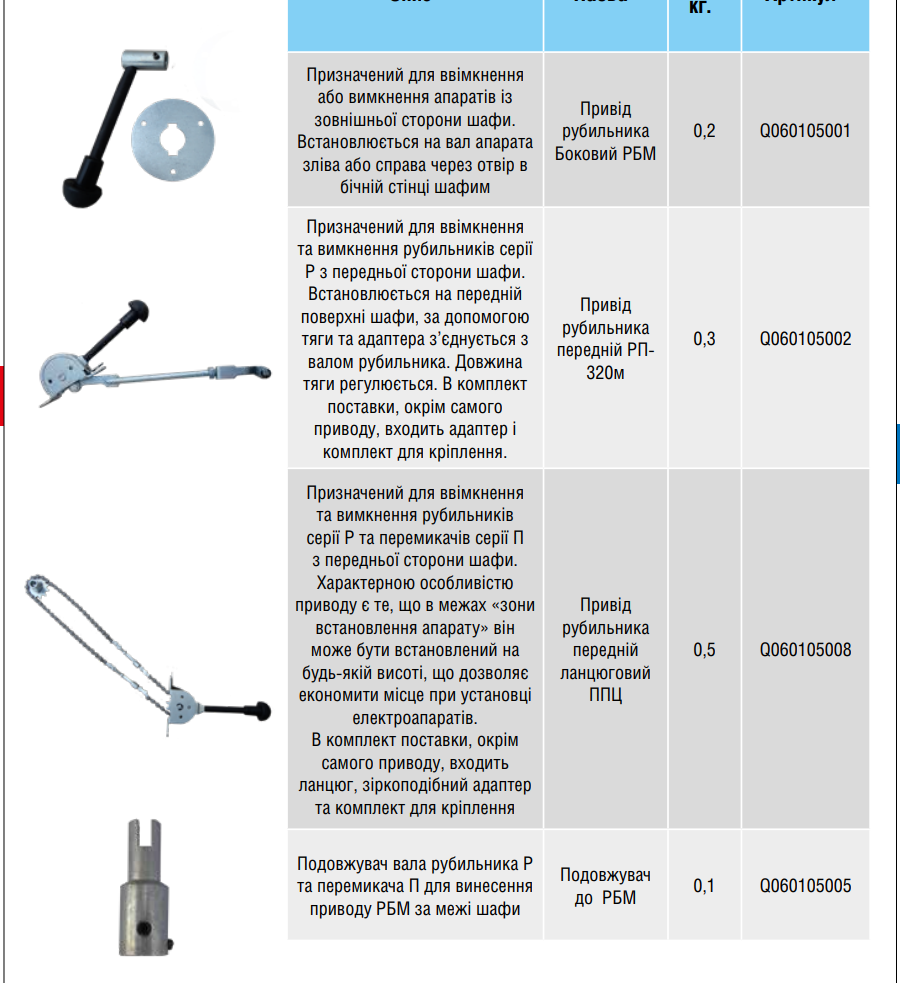

Для перемикання застосовуються бічний привід РБМ, передній привід ППМ, ланцюговий привід ППЦ, які за допомогою перехідників приєднуються до валу перемикача ліворуч або праворуч.
Конструкція перемикача виключає мимовільне увімкнення або вимкнення.
Конструкція контактних висновків відповідає вимогам ГОСТ 24753-81 та забезпечує болтове приєднання мідних або алюмінієвих шин та кабелів, опресованих кабельними наконечниками, перетином:
- до 150 мм2 – при номінальному струмі 250А;
- до 2х185 мм2 – при номінальному струмі 400А;
- до 2х240 мм2 – при номінальному струмі 630А.
Переваги:
- Можливість встановлення на механізм перемикача будь-якого типу приводу:
- бічного, переднього чи ланцюгового;
- Праворуч або ліворуч.
- Подвійне відключення кожної фази

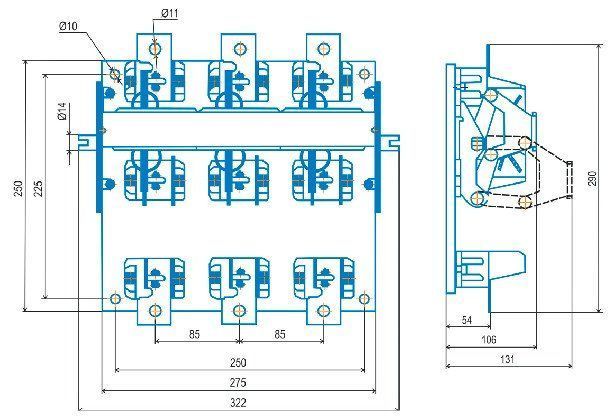

- Максимальна висота у відключеному стані – 131мм
Умови експлуатації:
- Температура навколишнього повітря від -45оС. до + 40оС.
- Середнє значення температури навколишнього повітря за 24 години не більше ніж 35оС.
- Висота над рівнем моря - не вище 2000 м2.
- Відносна вологість повітря не перевищує 50% за температури 40оС, і допускається її збільшення при зниженні температури, наприклад, 90% при 20оС.
- Ступінь забруднення навколишнього середовища – 3 за ГОСТ 50030.1
- Група умов експлуатації апаратів щодо впливу механічних чинників довкілля – М1 по ГОСТ 17516.1.
