Ціна вказана за реле без датчика температури

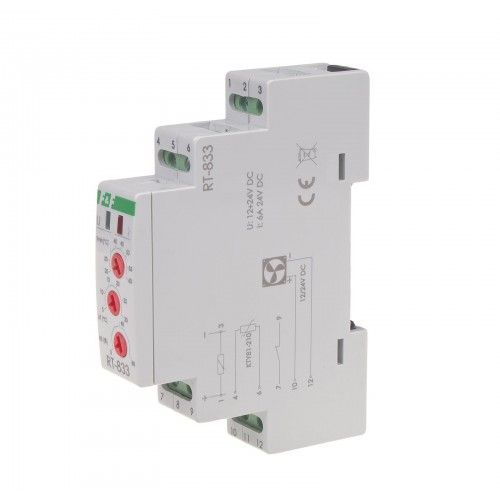

Призначення:
Регулятор призначений для безпосереднього керування швидкістю обертання вентиляторів 12/24В постійного струму в шафах керування (або подібних інсталяціях) в функції температури.
Дія:
При рості значення температури вище заданого значення Tmin буде задіяний вентилятор, а його обертова швидкість буде пропорційна до вимірюваної температури і налаштувань регулятора:
- для температури Tmin обертова швидкість буде рівна заданій мінімальній швидкості.
- для температури Tmin + Δ обертова швидкість - 100%.
- для температури із діапазону Tmin<>Tmin+Δ обертова швидкість буде пропорційно встановлена в діапазоні від встановленого мінімального значення до 100% швидкості.
Регулятор має релейний вихід для організації сигналізування занадто високої температури або пошкодження (відсутності живлення) регулятора. Під час нормальної праці контакти 7-9 замкнуті. Якщо вимірювана температура буде на протязі трьох хвилин вищою від максимального значення (Tmin+Δ), то контакти розімкнуться. При пошкодженні регулятора або відсутності його живлення, контакти 7-9 можуть використовуватись для сигналізування помилки.
Щоб уникнути проблеми стопоріння двигуна на малих обертах, регулятор має функцію старту від максимальної швидкості - вентилятор стартує від максимальної швидкості і потім гальмує до відповідного значення.
Сигналізування.
1. LED зелена U: живлення пристрою
2. LED червона:
- вимкнена – температура є нижча від значення Tmin
- блимає (50% ON – 50% OFF) – температура вища значення Tmin, але в діапазоні регулювання.
- увімкнена – температура тривалий час (довше аніж 3 хвилини) вища від граничного значення (Tmin+Δ).

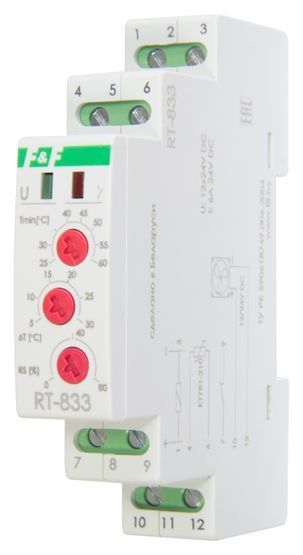

Налаштування.
1. Tmin - темп.мінімальна, діапазон встановлення 25÷60°C
2. ΔT - приріст температури, діапазон встановлення 5÷30°C
3. RS - мінімальна швидкість, діапазон встановлення 0÷80%
Схема підключення:
1-3 живлення регулятора
4-6 вхід датчика температури
7-9 контакт на розмикання 1R
10-12 вихід, що керує вентилятором
Додаткова інформація:
Ціна вказана за реле без датчика температури
Можливі до використання датчики температури [F&F]
| маркування | RT |
| датчик температури | KTY 81-210 |
| розміри датчика | Ø5; h=20мм |
| ізоляція датчика | термокембрик |
| провід | OMY 2×0,34мм²; l=2,5м |
| маркування | RT823 |
| датчик температури | KTY 81-210 |
| розміри датчика | Ø8; h=40мм |
| ізоляція датчика | металева трубка |
| провід | термовитривалий SIHF 2×0,5мм²; l=2,5м |
| Напруга живлення | |
| Напруга живлення | 12÷24В DC |
| Діапазон температур | |
| Діапазон робочих температур | Tmin 25÷60°C ∆T 5÷30°C |
| Характеристики | |
| Сигналізація живлення | LED зелений |
| Приєднання проводів | Контакти гвинтові 2,5 мм^2 |
| Споживана потужність | 0,05Вт/0,6Вт |
| Датчик температури | KTY 81-210 |
| Контакти | Сигналізації (навантаження) гальванічно ізольований 1R (10A) |
| Момент дотягування | 0,4Нм |
| Номінальний струм | DC (10-12) <6A |
| Сигналізація роботи | LED червоний |
| Точність вимірювань | ±1°С |
| Установка початкової швидкості | 0÷80% |
| Монтаж пристрою | на рейку TH-35 |
| Габаритні розміри | 1 модуль (18мм) |
