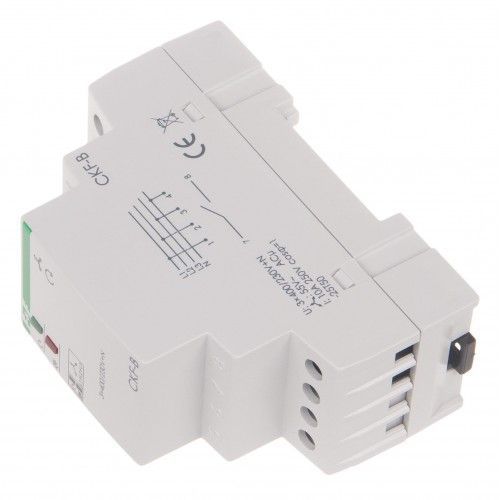

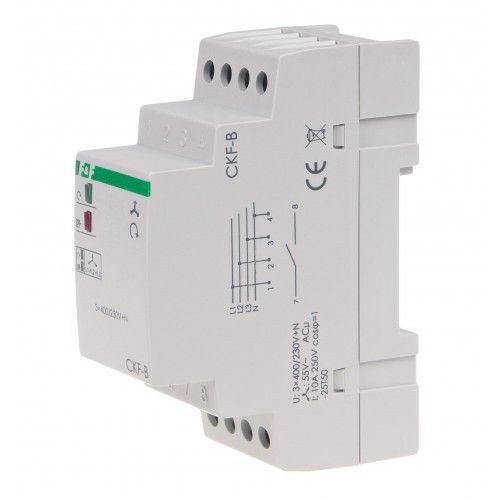

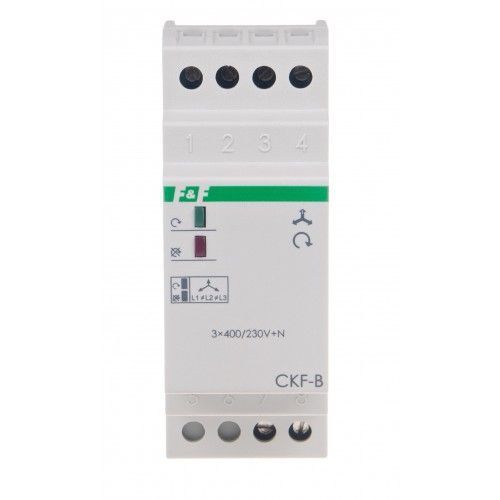

Реле чергування та пропадання фаз з встановленим порогом спрацювання для несиметрії напруг
Призначення: реле чергування та пропадання фаз призначені для захисту електричних двигунів, які живляться від трифазної мережі змінного струму у випадку пропадання напруги принаймні на одній фазі або у випадку несиметрії напруг між фазами, що може стати причиною виходу з ладу двигуна, а також для забезпечення правильного напрямку обертів двигуна у випадку зміни черговості фаз на входах реле.
Дія: зникнення напруги принаймні на одній довільній фазі або несиметрія напруг між фазами більша ~55 В призведе до аварійного вимкнення двигуна. Вимкнення відбудеться з затримкою 4 c, що запобігає випадковому вимкненню двигуна під час короткочасного зникнення напруги живлення однієї чи двох фаз. Повторне увімкнення відбудеться автоматично при зменшенні несиметрії напруг до рівня менше ~50 В, інакше запуск двигуна є неможливим. У випадку зміни черговості фаз, що призведе до небажаної зміни напрямку обертів двигуна, реле не дасть можливості запустити двигун. Запуск двигуна буде можливий при відновленні правильної черговості фаз.
Напруга живлення | |
Напруга живлення | 3х380/220 В~ + N |
Діапазон струму | |
Максимальний струм навантаження | 10 А |
Діапазон температур | |
Діапазон робочих температур | Від -25°С до +50°С |
Характеристики | |
Асиметрія напруг аварійного відключення | 55 В |
Гистерезис | 5 В |
Витривалість контактів | 10^5 включень |
Затримка вимкнення | 4 с |
Приєднання проводів | Затискачі гвинтові 2,5 мм^2 |
Споживана потужність | 1,6 Вт |
Контакти | 1 NO |
Монтаж пристрою | на DIN-рейку 35 мм |
Ступінь захисту | IP40 |
Габаритні розміри | 2 модуля типу S (35 мм) |
