Для роботи реле рівня PZ-828 потрібен Зонд PZ - 1 штука. Він замовляється окремо.

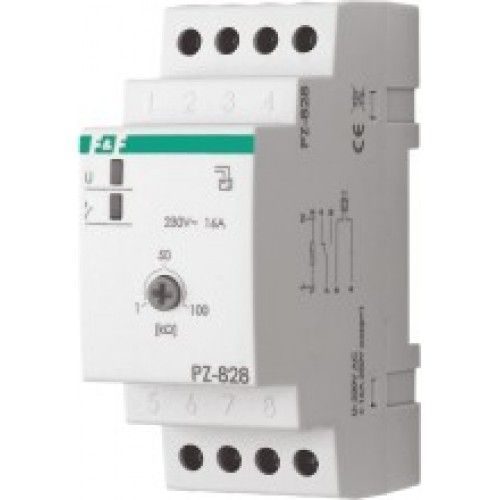

Призначення: реле PZ-828 RC B призначене для виявлення присутності рідин, які проводять електричний струм на рівні висоти вмонтованих датчиків вологості.
Дія: коли детектор датчика вологості сухий, контакт вихідного реле пристрою знаходиться в позиції 7-4. У випадку заливання детектора рідиною (замикаються електроди), контакт вихідного реле пристрою переключається в позицію 7-8. Коли рівень рідини впаде нижче висоти детектора, контакт вихідного реле пристрою повертається в позицію 7-4. Реле PZ-828 RC B має додатково регулятор чутливості на провідність рідини.
Зауваження: Для контролю рівня рідини в кількох точках до вихідних контактів 5-6 можна під’єднати до 10 датчиків вологості – послідовно або паралельно. При послідовному під’єднанні для спрацювання пристрою рідина повинна замкнути електроди у всіх під’єднаних датчиках вологості. При цьому зменшується чутливість датчиків. При паралельному під’єднанні для спрацювання пристрою достатньо присутності рідини на електродах хоча б одного з датчиків. Провід датчика рідини можна продовжити до 100 м.
| Напруга живлення | |
| Напруга живлення | 220 В |
| Діапазон струму | |
| Максимальний струм навантаження | 16 А |
| Діапазон температур | |
| Діапазон робочих температур | Від -25°С до +50°С |
| Характеристики | |
| Споживана потужність | 1,1 Вт |
| Групи вихідних контактів | 1 перемикаючий |
| Напруга на контактах датчика | Менше 6 В |
| Монтаж пристрою | на DIN-рейку 35 мм |
| Габаритні розміри | 2 модулі типу S (35 мм) |
| Гарантія | 24 місяці |
Датчик ДР (потрібно замовляти окремо)
