Ціна вказана за комплект без зондів

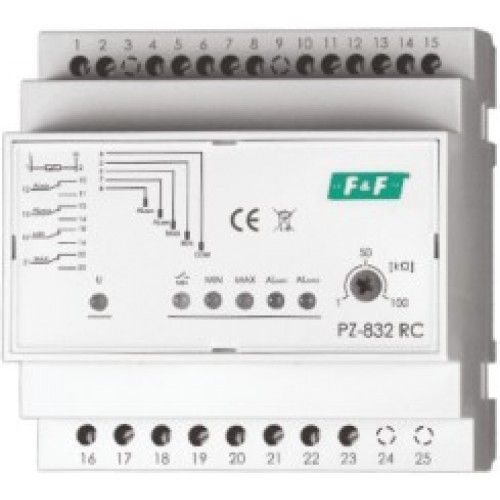

Призначення: реле PZ-832 RC B призначене для виявлення присутності рідин, які проводять електричний струм на рівні висоти вмонтованих детекторів.
Дія: реле підтримує рівень рідини у встановлених межах. Якщо рівень рідини знизиться нижче рівня МІН (електроди МІН і ЗАГ розімкнені) - контакт реле МІН перемкнеться в позицію 17-16 (робота НАПОВНЕННЯ), а контакт МАКС залишиться в позиції 21-22. Після досягнення рідиною рівня МАКС (замикаються електроди МАКС і ЗАГ) - контакт реле МІН перемкнеться в позицію 17-18 (робота СПОРОЖНЕННЯ), а контакт МАКС - в позицію 21-20. Аварійний стан: Сигн.МІН (стан СУХОБІГУ) - у випадку зниження рівня рідини до рівня Сигн.МІН (розімкнені електроди Сигн.МІН і ЗАГ) контакт Сигн.МІН перемкнеться в позицію 12-11; Сигн.МАКС (стан ПЕРЕПОВНЕННЯ) - при досягненні рідиною рівня Сигн.МАКС (замкнуті електроди Сигн.МАКС і ЗАГ) контакт реле Сигн.МАКС перемкнеться в позицію 15-14.
| Напруга живлення | |
| Напруга живлення | 220 В |
| Характеристики | |
| Сигналізація живлення | Зелений світлодіод |
| Споживана потужність | 1,1 Вт |
| Групи вихідних контактів | 4 на перемикання |
| Затримка спрацювання | 1 - 2 c |
| Напруга на виході | Не більше 6 В |
| Номінальний струм | 2х16 А |
| Сигналізація роботи | Жовтий світлодіод |
| Струм вимірювального входу | 2х8А |
| Монтаж пристрою | на DIN-рейку 35 мм |
| Габаритні розміри | 5 модулів типу S (85 мм) |
