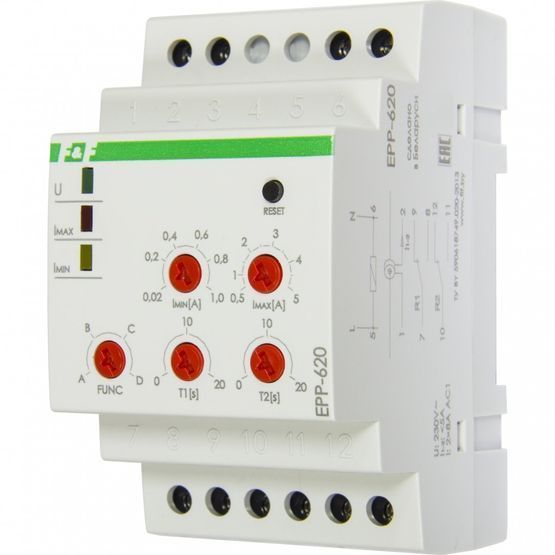

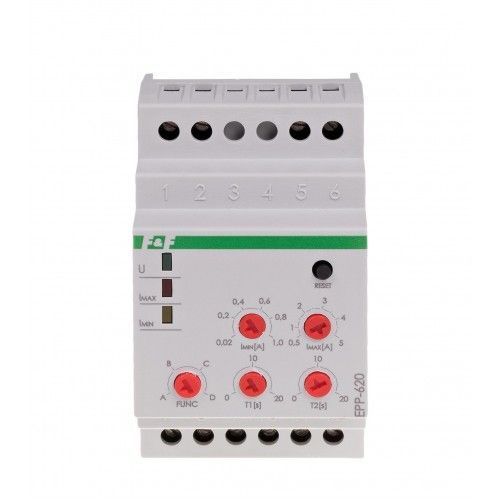

Призначення: реле струму призначене для контролю значення сили струму у вимірюваних колах. Якщо значення сили струму перевищить встановлене, контакти реле перейдуть у замкнений стан.
Дія: реле може працювати з трансформаторами струму зі струмом вторинної обмотки 5A. Первинна обмотка трансформатора вмикається в коло вимірюваного струму, а вторинна під’єднується до вимірювальних контактів реле. Потенціометрами встановлюються пороги спрацювання - верхній Iмакс. і нижній Iмін. При виході значення сили струму за встановлені межі контакти реле замикаються згідно з обраним режимом роботи. Замикання контактів відбудеться з затримкою, встановленою потенціометрами T1 (для контакту R1) і T2 (для контакту R2).
Додаткова інформація:
 | При перевищенні Iмін. контакти R1 замкнуться. При перевищенні порогу Iмакс. контакти R2 замкнуться, а контакти R1 розімкнуться. |
 | При перевищенні Iмін. контакти R1 i R2 замкнуться. При перевищенні порогу Iмакс. контакти R1 розімкнуться, а контакти R2 залишаться замкненими. |
 | При перевищенні Імін. замкнеться контакт R2. При перевищенні порогу Імакс. замкнуться контакти R1. Контакти R1 блокується до натискання кнопки RESET. Якщо значення струму перевищує Імакс. контакт R1 не реагує на натиснення кнопки RESET. |
 | При перевищенні Імін. замкнуться контакти R1. При перевищенні порогу Імакс. замкнуться контакти R2, а контакти R2 розімкнуться. Контакти R1 і R2 блокуються до моменту натиснення кнопки RESET. Якщо значення струму перевищує Імакс. контакт R2 не реагує на натиснення кнопки RESET. |
| Напруга живлення | |
| Напруга живлення | 220 В 50 Гц |
| Діапазон струму | |
| Максимальний струм навантаження | 2х16 А |
| Діапазон температур | |
| Діапазон робочих температур | Від -25°С до +50°С |
| Характеристики | |
| Гистерезис | 10% |
| Затримка повернення | 0,5 с |
| Споживана потужність | 0,4 Вт |
| Групи вихідних контактів | 2 перемикаючих |
| Затримка спрацювання | 0 - 20 с |
| Максимальний струм вимірювального входу | 5 А |
| Поріг спрацьовування | мін. 0,02 - 1 макс. 0,5 - 5 А |
| Монтаж пристрою | на DIN-рейку 35 мм |
| Габаритні розміри | 3 модулі типу S (52,5 мм) |
