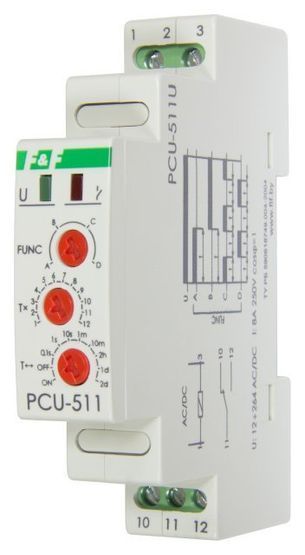

Багатофункціональне, від 0,1сек - 24 діб
Призначення: реле часу призначене для передачі команд з одного електричного кола в друге коло з визначеною, наперед встановленою затримкою. Застосовується для керування пристроями промислової та побутової автоматики, вентиляції, обігріву, освітлення, сигналізації тощо.
Встановлення робочого режиму: робочий режим пристрою визначається комбінацією положення перемикачів (наприклад верхній в положенні C, нижній в положенні R визначають режим CR – циклічне включення).
Робочі режими:
Затримка вимкнення (IA)
Затримка ввімкнення (IR)
Затримка вимкнення циклічна (CA)
Затримка ввімкнення циклічна (CR)
Встановлення перемикача часового діапазону в положення:
ВКЛ – призводить до тривалого замикання контактів вихідного реле при ввімкненому живленні.
ВИКЛ – призводить до тривалого розмикання контактів вихідного реле при ввімкненому живленні.
Зауваження:
При ввімкненому живленні реле не реагує на зміни часового діапазону.
Змін часового діапазону вступають в силу після вимкнення напруги живлення і її повторної подачі.
При увімкненому живленні у встановленому діапазоні можна плавно змінювати витримку часу.
Характеристики: | |
Конфігурація контактів | 1 × NO/NC |
Підключення | Затискачі гвинтові 2,5 мм^2 |
Режим роботи | Багатофункційний |
Затримка спрацювання | Менше 50 мсек |
Часовий діапазон | Від 0,1 сек до 576 год |
Циклічна робота | ТАК |
Вхід керування | НІ |
