Артикул Q060101002

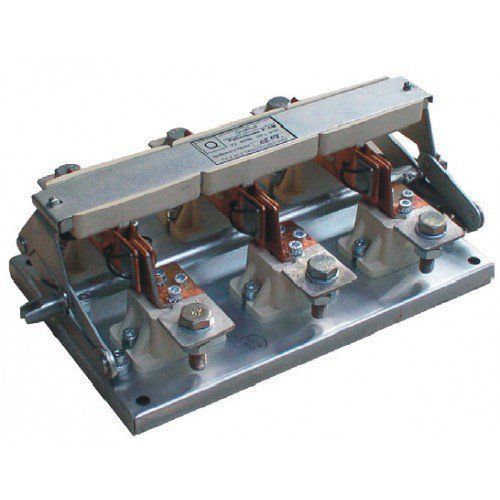

Рубильник Р-4 потужністю на 400 ампер

Рубильники серії Р, відкритого виконання, з ручними приводами залежної дії, призначені для нечастих (не більше 6 за годину) неавтоматичних комутацій електричних ланцюгів змінного струму частотою 50Гц, напругою до 660В. Виробляються на номінальні струми 250, 400 та 630А.
 Рубильники серії Р є триполюсними роз'єднувачами, в яких застосована контактна система ножового типу з видимим розривом ланцюга.
 Елементи конструкції змонтовані на спільній панелі (рамі).

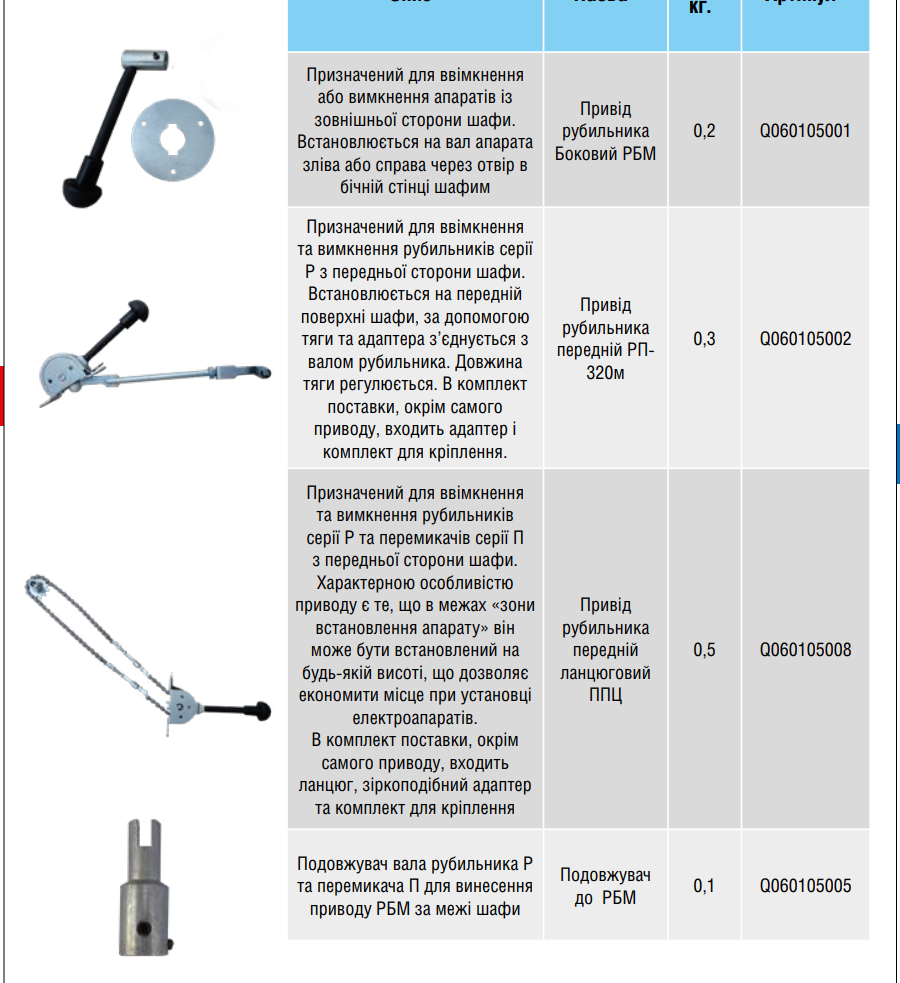

 Для включення та вимикання рубильника застосовуються бічний привід РБМ, передній привід РПМ, ланцюговий привід ППЦ, які за допомогою перехідників приєднуються до валу рубильника ліворуч або праворуч.
Конструкція рубильника унеможливлює мимовільне включення або відключення.
Конструкція контактних висновків відповідає вимогам ГОСТ 24753-81 та забезпечує болтове приєднання мідних або алюмінієвих шин та кабелів, опресованих кабельними наконечниками, перетином:
 до 150 мм2 – при номінальному струмі 250А;
 до 2х185 мм2 – при номінальному струмі 400А;
 до 2х240 мм2 – при номінальному струмі 630А.
 Переваги:

- Можливість встановлення на механізм рубильника будь-якого типу приводу:
 - бічного, переднього чи ланцюгового;
 - Праворуч або ліворуч
- Подвійне відключення кожної фази

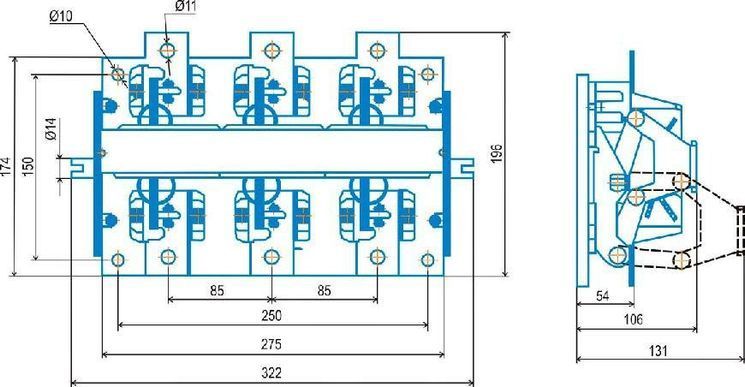

- Максимальна висота у відключеному стані – 131мм
 Умови експлуатації:
- Температура навколишнього повітря від -45оС. до + 40оС.
- Середнє значення температури навколишнього повітря за 24 години не більше ніж 35оС.
- Висота над рівнем моря - не вище 2000 м2.
- Відносна вологість повітря не перевищує 50% за температури 40оС, і допускається її збільшення при зниженні температури, наприклад, 90% при 20оС.
- Ступінь забруднення навколишнього середовища – 3 за ГОСТ 50030.1
- Група умов експлуатації апаратів щодо впливу механічних чинників довкілля – М1 по ГОСТ 17516.1.
