Артикул 320-010206-012

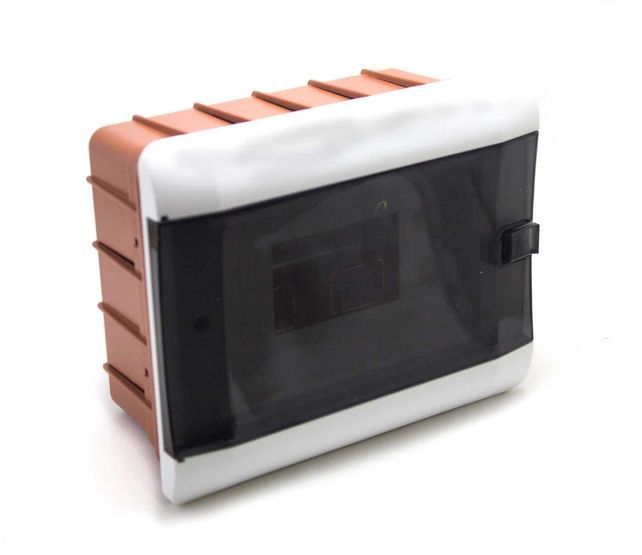

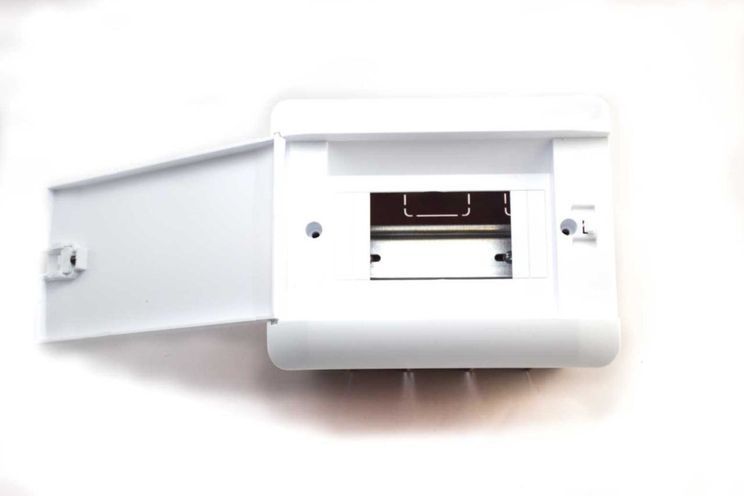

Щиток 12 автоматів внутрішній з прозорими дверцятами.
Комплектація:
металева Din-рейка;
нульова шина;
дюбеля.
Інструкція з монтажу:
- Монтаж поглибленої частини щитка у стіну, проведення кабелю.
- Встановлення кріплень, фіксація їх за допомогою шурупів та встановлення DIN-рейки.
- Монтаж модульного обладнання, комутація токонесучих та заземлюючих провідників.
- Закріпити верхню кришку блоку за допомогою шурупів.
- Верхню кришку встановити відповідно до її відкриття.
- Щоб відкрити кришку, натисніть на механізм у вказаному стрілкою напрямку та потягніть трохи на себе.
Монтажні розміри у стіні:
- ширина – 274 мм;
- висота – 197 мм;
- глибина у стіні - 64 мм;
- опукла частина над стіною – 16 мм.
