Трансформатор струму служить пропорційної зміни великих струмів на менші значення, адаптовані до діапазонів вимірювання контрольно-вимірювальних приладів.
Як працює трансформатор струму ТI?
Провід із вимірюваним струмом проходить через основний отвір трансформатора (Р1/Р2), що еквівалентно одному витку первинної обмотки. Виходи S1 та S2 вторинної обмотки підключаються до затискачів вимірювального електричного кола контрольного або вимірювального приладу.
Коефіцієнт сил струмів в обох обмотках є сталою величиною.
Це сталий коефіцієнт IPn/ISn = N, де
IPn – номінальний первинний струм;
ISn – номінальний вторинний струм;
N – значення трансформації.
За величиною струму, що протікає по вторинній обмотці, можна визначити величину струму, що протікає по первинній обмотці:
ISm * N = IPm, де
ISm – виміряний первинний струм;
IPm – вторинний вимірюваний струм.
УВАГА!
До кола вторинного струм рекомендується підключати провід діаметром не менше 2,5 мм².
Заземлення клеми S2 рекомендується.
Додаткові характеристики:
| Мощность | 2,5 VA |
| Макс. напряжение работы | 0,66 kV AC |
| Nr нормы | IEC 60044-1 |
| Вторичный номинальный ток ls, A | 5 |
| Размеры отверстия P1/P2 | |
| Вес, кг | 0.238 |
| Напряжение пробоя изоляции | 3 kV/1 мин. |
| Подключение S1/S2 | клеммы винтовые 4 мм² |

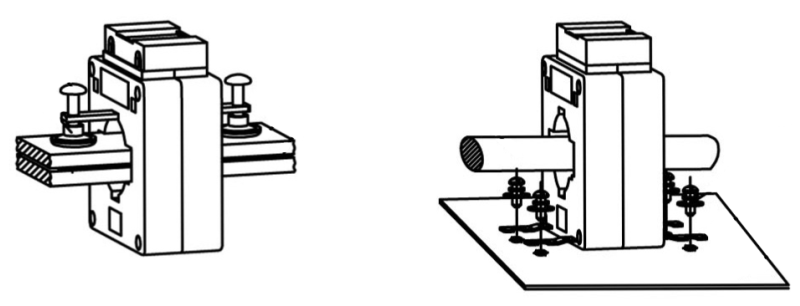

| Позиция монтажа | вертикально/горизонтально |
| Размер WхHхD | 61 мм × 81 мм × 34 мм |
