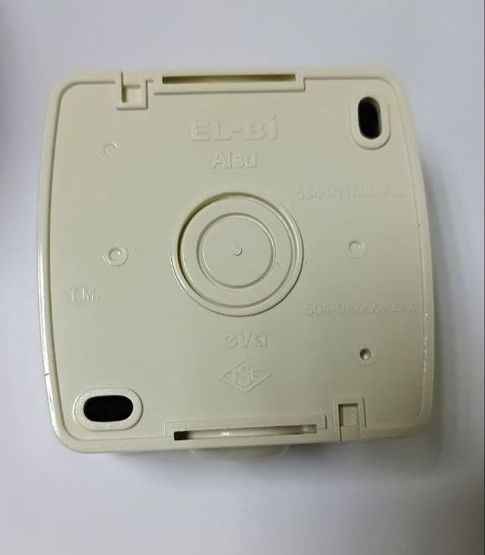

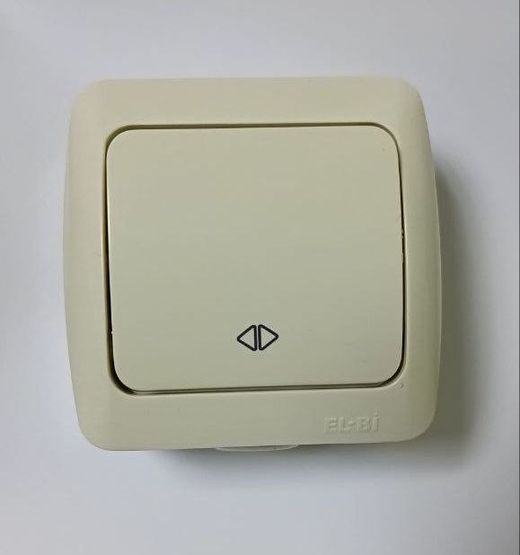

Вимикач ALSU EL-Bi кремовий одинарний накладний перехресний (проміжний)

Вимикач перехресний одинарний накладний серії ALSU від компанії EL-Bi призначений для керування освітленням із трьох та більше місць. Він виконаний у кремовому кольорі та має артикул 504-0300-214Y. Завдяки накладному (відкритому) типу монтажу цей вимикач підходить для встановлення без необхідності вбудовування в стіну. Він виготовлений з термостійкого пластику, стійкого до подряпин, не підтримує горіння, має міцність і стійкість до ультрафіолетового випромінювання.
Ступінь захисту пристрою становить IP20, що робить його придатним для використання в приміщеннях із звичайними умовами вологості та пилу. Країна виробництва – Туреччина.

Принцип управління освітленням із трьох і більше місць за допомогою перехресного вимикача EL-Bi ALSU (артикул 504-0300-214Y) заснований на послідовному підключенні різних типів вимикачів: прохідних та перехресних.
1. Які вимикачі використовуються?

•  Прохідні вимикачі (зазвичай ставляться на початку та в кінці ланцюга) – дозволяють вмикати та вимикати світло з двох місць.
•  Перехресні вимикачі (встановлюються між прохідними вимикачами) – застосовуються, коли потрібне керування освітленням із трьох і більше точок.

2. Як це працює?

•  Прохідні вимикачі мають дві пари контактів та працюють за принципом перемикання.
•  Перехресний вимикач має чотири контакти і перехресно змінює з'єднання між проводами (він як би перекидає струм на іншу лінію, змінюючи шлях електричного сигналу).
•  Коли користувач натискає кнопку будь-якого з вимикачів, відбувається зміна стану ланцюга, і освітлення вмикається або вимикається.

3. Схема роботи з прикладу трьох точок управління

•  Перший вимикач (прохідний) включає або вимикає світло.
•  Другий вимикач (перехресний) змінює напрямок струму, дозволяючи наступному вимикачу також керувати світлом.
•  Третій вимикач (прохідний) також здатний вмикати або вимикати освітлення незалежно від положення інших вимикачів.

4. Як підключити?

•  Прохідні вимикачі підключаються першими та останніми в ланцюзі.
•  Перехресні вимикачі підключаються між прохідними.
•  Між усіма вимикачами протягуються сигнальні дроти (зазвичай 4-жильний кабель).

5. Де використовується така схема?

•  Довгі коридори
•  Сходові прольоти
•  Великі приміщення з кількома входами
•  Вуличне освітлення

Таким чином, перехресний вимикач EL-Bi ALSU відіграє роль проміжного елемента, що дозволяє розширити систему керування освітленням, роблячи її зручнішою.
