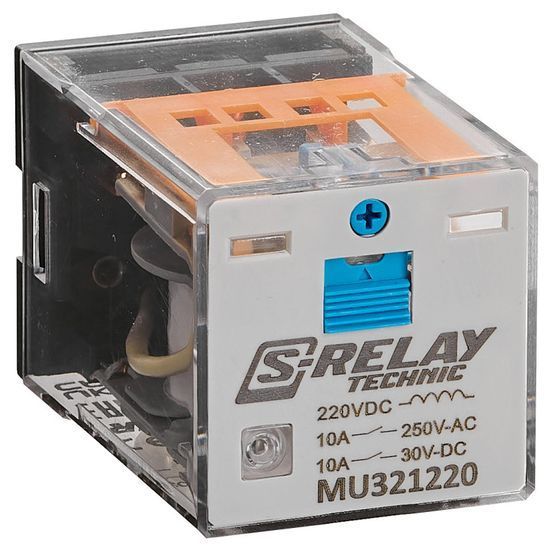

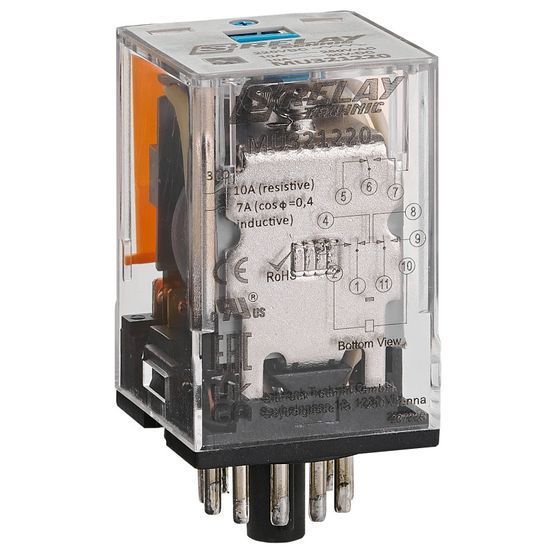

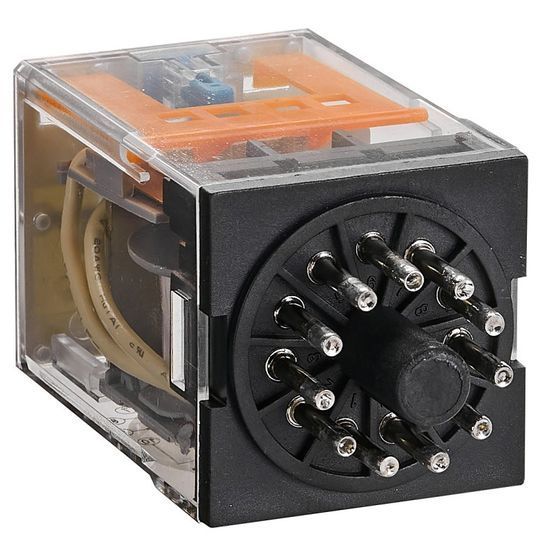

Проміжне реле MU3 3CO 11PIN 10A 220В DC (артикул MU321220--) виробництва Schrack Technik (TE Connectivity) — штирьове (plug-in) електромеханічне реле серії MU із трьома перекидними контактами (3 CO), призначене для комутації кіл змінного та постійного струму у системах автоматизації, керування та сигналізації. Конструкція передбачає встановлення у гніздо типу YMU78740 (на DIN-рейку з гвинтовими затискачами) або YMU78701. 11-контактна схема підключення є класичним промисловим стандартом для проміжних реле середньої потужності з трьома перекидними контактами. Контактна група виконана зі срібно-нікелевого сплаву AgNi 90/10, що забезпечує високу ерозійну стійкість та надійну комутацію індуктивних і активних навантажень. Котушка постійного струму 220 В DC призначена для застосування в електроенергетичних системах, пристроях релейного захисту та автоматики (РЗА), системах керування підстанцій та розподільчих пристроїв, де використовується оперативний постійний струм 220 В. Реле підтримує встановлення додаткових аксесуарів — мультифункціонального модуля MTMF0W00, гасячих діодів, сигнальних модулів.
Технічні характеристики:
| Параметр | Значення |
|---|---|
| Артикул | MU321220-- |
| Виробник | Schrack Technik (TE Connectivity) |
| Серія | MU3 |
| Тип | Проміжне електромеханічне реле, plug-in |

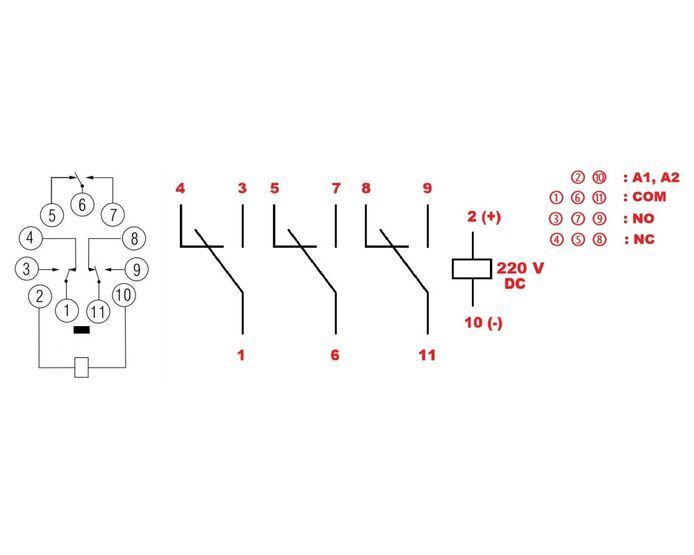

| Кількість контактів | 3 CO (3 перекидних) |
| Кількість контактних виводів | 11 PIN |
| Номінальний струм контактів | 10 А |
| Номінальна напруга контактів | 250 В AC / 28 В DC |
| Максимальна комутаційна потужність | 2500 ВА (AC) / 240 Вт (DC) |
| Матеріал контактів | AgNi 90/10 |
| Номінальна напруга котушки | 220 В DC |
| Тип котушки | DC |
| Механічна зносостійкість | ≥ 10·10⁶ циклів |
| Електрична зносостійкість | ≥ 100·10³ циклів (при 10 А, 250 В AC) |
| Час спрацювання / відпускання | макс. 15 / 10 мс |
| Діапазон робочих температур | -40…+70 °C |
| Діелектрична міцність (котушка–контакт) | 2500 В AC |
| Ступінь захисту | IP40 |
| Спосіб монтажу | У гніздо YMU78740 / YMU78701 (DIN-рейка) або у розетку |
| Стандарти | IEC 61810, UL 508 |
| Країна виробництва | Австрія / ЄС |
Область застосування: системи релейного захисту та автоматики (РЗА), електроенергетичні підстанції, шафи оперативного постійного струму, шафи автоматики та керування, промислові контролери (ПЛК), системи сигналізації, диспетчерські щити, системи керування розподільчими пристроями, проміжне підсилення та розмноження сигналів керування у колах 220 В DC.
