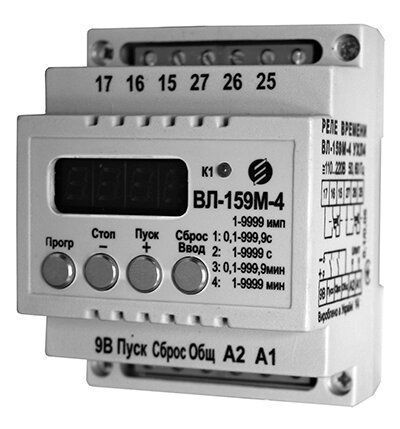

Призначено для видачі команди в ланцюзі управління схем автоматики та інших пристроїв після відпрацювання попередньо встановленої витримки часу або після відліку заздалегідь заданої кількості імпульсів - при використанні його в якості лічильно-імпульсного реле.
- 8 функцій, лічильник імпульсів (прямий і зворотний рахунок).
- Цифрова індикація в тому числі і при температурі до мінус 10 ° С.
- Універсальне харчування (2 виконання)
- Широкий діапазон уставок часу від 0,1 с до 9999 хв.
Технічні характеристики:
| Питание | |
|---|---|
| Номінальна напруга живлення (за діапазонами): постійного і змінного струму частоти 50 Гц |
AC/DC 24-42 AC/DC 110-240 |
| Допустиме відхилення напруги живлення | +10%...-15% |
| Споживана потужність, не більше: | 5 (5) ВА (Вт) |
| Вихід | |
| Кількість перемикаючих вихідних контактів: | 2 |
| Напруга, що комутується | 24...250 В |
| Тривало допустима сила струму вихідного | не более 4 А |
| Час повернення/час підготовки | 0,2 с / 0,2 с |
| Механічна зносостійкість, циклів | 6,3 млн |
| Нижня і верхня межі уставок | 0,1 с - 9999 мин |
| Піддіапазони уставок: 1-й / 2-й: 3-й / 4-й: |
0,1-999,9 c / мин 1-9999 c / мин |
| Діапазон зчитувальних імпульсів | 1 - 9999 имп. |
| Максимальная частота счета контактного ключа | 10 имп/с |
| При використанні безконтактного ключа частота рахунку при скважності імпульсів Q = 2 і опорі відкритого ключа не більше 200 Ом: |
не более 120 имп/с |
| Час усталеного замкнутого або розімкнутому стану счетних контактів, мс | не менее 30 |
| Час брязкоту счетних контактів, не більше | 10 мс |
| Комутаційна здатність реле, циклів, не менше | 106 |
| Тривало допустима сила струму контактів | 7 А |
| Клас точності | 0,01 |
| Температура оточуючого повітря | -10...+55 °С |
| Ступінь захисту реле / клемника | IP40 / IP10 |
| Маса реле, не більше | 0,25 кг |
| Габаритні розміри | 70х90х65 мм |
Функції реле
| № | Функция | Диаграмма работы | Выдержка | Шаг |
|---|---|---|---|---|
| 00 01 10 11 |
Режим рахунвання імульсів 00 - відлік в зворотньому порядку (вход > 10 Гц) 01 - відлік в зворотньому порядку (вход до 10 Гц) 10 - відлік в прямому порядку (вход > 10 Гц) 11 - відлік в прямому порядку (вход до 10 Гц) Після відліку заданого кількості імпульсів відбудеться перемикання контактів. |
![]() |
1-9999 имп | 1 имп |
| 02 | Витримка на ввімкнення Після відліку заданої витримки часу відбудеться перемикання контактів. |
![]() |
0,1-999,9 c 1-9999 c 0,1-999,9 мин 1-9999 мин |
0,1 с 1 c 0,1 мин 1 мин |
| 03 | Витримка на вимкнення Перемикання контакту з подачею упр. після відліку заданої витримки відбудеться перемикання контактів. |
![]() |
||
| 04 | Імпульс на вимкнення Перемикання контакту зі зникненням Упр. Після відліку заданої витримки відбудеться перемикання контактів. Під час Т1 зміна Упр. впливає на стан вихідного реле і точку відліку витримки часу. |
![]() |
||
| 05 | Витримка на відключення з затримкою Перемикання контакту зі зникненням Упр. після Після зникнення Упр. - відлік витримки і перемикання контактів. Під час T1 зміни Упр. впливають на точку відліку витримки часу. |
![]() |
||
| 06 | Формуватель пауза-імпульс Після подачі Упр. відбувається відлік витримки Т1 і перемикання контактів. Після відліку Т2 - знову відбувається перемикання контактів і т.д. |
![]() |
||
| 07 | Формуватель імпульс-пауза Перемикання контакту з появою Упр. після відліку Т1 - перемикання контактів, після відліку Т2 - знову перемикання контактів і т.д |
![]() |
||
| 08 | Формуватель імпульс з затримкою Після появи Упр. починається відлік Т1 і перемикання контактів. Після закінчення Упр. знову відлік Т1 і перемикання контактів. |
![]() |

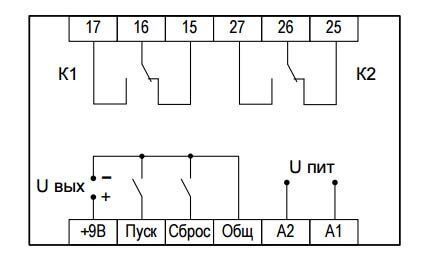

Uпит - напруга живлення, Вых - вихідний контакт, Упр - управління (сухий контакт).
При замовлення необхідно вказати: типовиконання і напругу живлення.
Приклад замовлення: «Реле часу ВЛ-159М-4, 110-240В»
