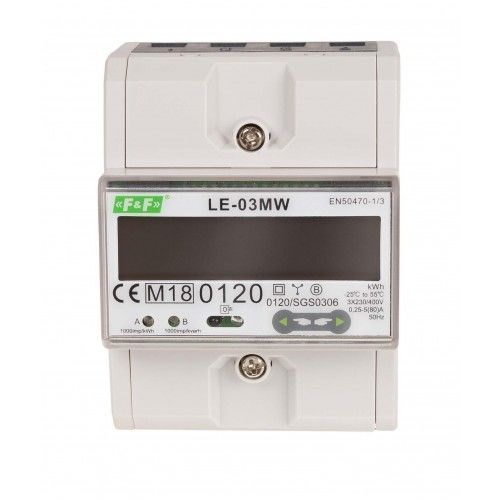

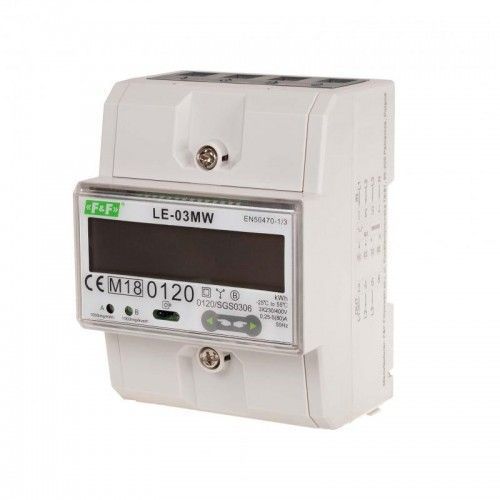

LE-03MW - это электронный 3-фазный счетчик электроэнергии. Измеряет расход энергии в двух направлениях. Предназначен для измерения потребления энергии, прямого подключения нагрузки до 80А.
Счетчик LE-03MW имеет встроенные часы реального времени, что позволяет измерять потребление электроэнергии, раздельно по различным тарифным зонам. Оснащен интерфейсом связи RS-485 с протоколом Modbus RTU и портом в соответствии со стандартом EN62056 (IEC1107), что позволяет удаленно считывать и настраивать счетчик.
Последовательный порт RS-485 и протокол связи MODBUS RTU позволяют использовать счетчик в отдаленных сетях считывания данных.
Характеристики устройства:
- 3-фазный и двусторонний счетчик электроэнергии;
- прямое подключение до 80 А;
- измерение потребления энергии в четырех тарифных зонах;
- встроенные часы реального времени с резервным аккумулятором для переключения тарифных зон;
- режимы учета электроэнергии:
· общая активная и реактивная энергия,
· активная и реактивная энергия, деленная на отдельные квадранта, 8 графиков времени, разделяющих день на тарифные зоны;
- возможность расчета потребления электроэнергии согласно другим тарифам (рабочих дней или выходной день);
- возможность разделения года на восемь временных периодов - в каждом диапазоне потребления электроэнергии (будни, выходные);
- указание параметров сети (напряжение, ток, активная мощность, реактивная мощность, полная мощность, коэффициент мощности, частота);
- расчет потребления электроэнергии по индивидуальным тарифам;
- дополнительный, обнуляемый, счетчик электроэнергии;
- порт RS-485 - позволяет работать с системой MeternetPro - для дистанционного считывания и настройки счетчика электроэнергии;
- протокол Modbus RTU - позволяет работать с системой MeternetPro - для дистанционного считывания и настройки счетчика электроэнергии;
- порт оптической связи в соответствии с EN62056 (IEC1107)
- два импульсных выхода SO с программируемой количеством импульсов на кВт / ч / кВАр.
- многофункциональный дисплей
Внимание!
Счетчик энергии LE-03MW имеет возможность пломбирования крышки входа и выхода.
Бесплатная сервисная программа LE Config
Благодаря LE Config можно проверить считывания исчисленной энергетической величины и осуществить основные настройки параметров счетчика.
LE Config также работает со счетчиками энергии:
LE-01M, LE-03M, LE-03M-CT, LE-01MR, LE-03MP, LE-1MQ, LE-03MQ, LE-03MQ-CT, LE-01MW, LE-03MW-CT
Скачать здесь LE-Config
Дополнительные характеристики
Потребляемая мощность | Не более 10 ВА; 2 Вт |
Подключение | винтовые клеммы 25 мм² |
Напряжение подключения SO+ SO- | Не более 30 В DC |
Ток подключения SO+ SO- | Не более 27 мА |
Частота | 50 Hz |
Минимальный ток измерения | 0,04 A |
Диапазон показов счетчика | 8 цифр |
Протокол связи | MODBUS RTU |
Последовательный интерфейс | RS-485 |
Измеряемое напряжение L-L | 100÷289 B AC |
Измеряемое напряжение L-N | 173÷500 B AC |
Изоляция | 4 кВ/1 мин.; 6 кВ/1 мкс |
Перегрузка | 30×lmax/10 мс |
