Для работы в составе блоков АВР 2.0

Назначение

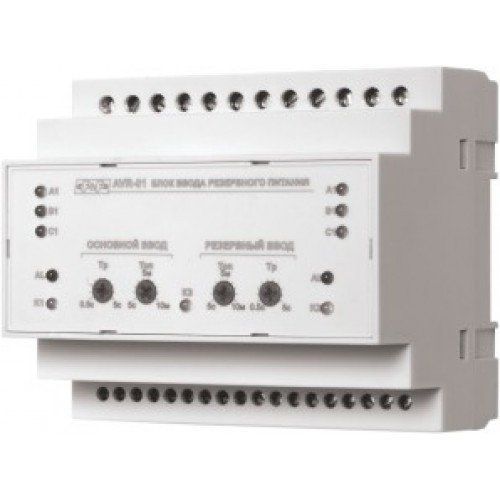

Устройство управления резервным питанием AVR-01-K предназначено для построения блоков АВР с двумя вводами питания (два сетевых ввода  или сетевой ввод и ввод от генератора) и одной нагрузкой.

Функциональные возможности устройства AVR-01-K:

1. Контроль наличия фаз;

1. Контроль минимального и максимального напряжения в фазах;

1. Контроль чередования, слипания фаз;

1. Контроль асимметрии;

1. Управление контакторами и моторными приводами;

1. Контроль положения контакторов (моторных приводов);

1. Контроль срабатывания выключателей по сверхтоку;

1. Формирование напряжения оперативного питания;

1. Выбор приоритета вводов;

1. Возможность работы от внешнего источника питания;

1. Сохранение работоспособности в диапазоне напряжений от 24 до 450В;

1. Использование в однофазных цепях.

Функции блока АВР 2.0 на устройстве AVR-01-K

• - Автоматического включения резервного питания в соответствии с заданным алгоритмом;

• - Защиты потребителей напряжением до 400В;

• - Установки времени срабатывания АВР при отключении и восстановлении основного питания;

• - Ручного управления исполнительными аппаратами;

• - Выбора приоритета вводов;

• - Индикации наличия и качества напряжения на вводах;

• - Индикации состояния («включено», «отключено», «авария») исполнительных аппаратов;

• - Индикации режимов работы;

• - Электрических и программных блокировок исполнительных аппаратов при различных режимах работы;

• - Противопожарного отключения исполнительных аппаратов;

• - Контроль резервной линии от генератора.

• Напряжение питания
  Напряжение питания	85-264В
  Диапазон температур
  Диапазон рабочих температур	От -25 до +50 С
  Характеристики
  Асимметрия напряжений аварийного отключения	60В
  Время вкл. основного ввода при восстановлении напряжения	5сек - 10 хв
  Количество контролируемых вводов	2
  Максимальный ток контактов реле	16А АС1
  Порог напряжения отключения	Нижний 150-180В Верхний 240-270В
  Время отключения	Для нижнего порога 5 сек Для верхнего порога 0,3 сек
  Время переключения с основного на резервный ввод	0,3-5сек
  Количество исполнительных реле	4
  Контакты	4х1Р (переключающих)
  Максимальный ток катушки контактора	3 А
  Тип контролируемых линий	4-х проводная (3х400В+N)
  Степень защиты	IP20
