Назначение: устройство управления резервным питанием AVR-01-S предназначено для автоматического переключения нагрузки с основного ввода на резервный и обратно при выходе напряжения за установленные пределы, обрыв фазы (фаз), асимметрии, нарушении чередования фаз.
Действие: устройство управления AVR-01-S контролирует напряжение на двух вводах трехфазной сети переменного тока. Если напряжение в пределах нормы, нагрузка 1 подключается к вводу 1, нагрузка 2 подключается к вводу 2 с помощью внешнего коммутационного устройства (контактора, автоматического выключателя с моторным приводом и т.п.), которым управляет исполнительное реле AVR-01-S. При аварии одного из вводов нагрузка подключается ко второму секционным выключателем. При восстановлении питания на вводе нагрузка переключается на него. Питание AVR-01-S осуществляется от контролируемых вводов.

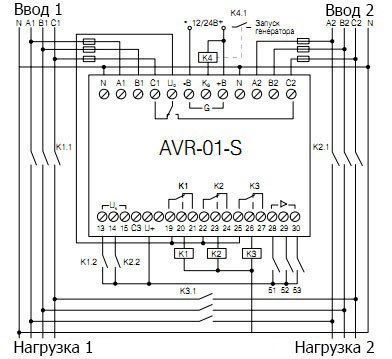

Схема подключения:
Дополнительная информация:
Монтаж:
- отключить питание
- установить AVR-01-S на DIN-рейке, подключить в соответствии со схемой подключения.
- установить, воротками на лицевой панели, требуемые значения времени переключения и времени повторного включения обоих вводов питания.
- включить питание, загорится индикация (A,B,C) обоих вводов, включатся реле К1 и К2, загорятся соответствующие им светодиоды.
- для проверки работы, отключить одну из фаз ввода 1, должно отключиться реле К1 (погаснет светодиод К1), и через установленное время включится реле К3 ( загорится светодиод К3).
- восстановить отключенную фазу, должно отключиться реле К3 (погаснет светодиод К3) и через установленное время включится реле К1(загорится светодиод К1).
- для проверки аварийного отключения вводов поочередно замыкать выключатели S1-S3, будут происходить отключения/включения реле К1-К3.
Функциональные особенности:
1. Контроль чередования фаз.
2. Формирование напряжения оперативного питания.
3. Контроль асимметрии.
4. Формирование сигнала запуска генератора.
5. Управление контакторами и моторными приводами.
6. Контроль положения контакторов (моторных приводов).
7. Наличие входов аварийного отключения нагрузки.
Напряжение питания | |
Напряжение питания | 85-264В |
Диапазон температур | |
Диапазон рабочих температур | От -25 до +50 С |
Характеристики | |
Асимметрия напряжений аварийного отключения | 60В |
Время вкл. основного ввода при восстановлении напряжения | 5 сек. - 10 мин. |
Количество контролируемых вводов | 2 |
Максимальный ток контактов реле | 16А АС1 |
Порог напряжения отключения | Нижний 160В Верхний 260В |
Время отключения | Для нижнего порога 5 с Для верхнего порога 0,3 с |
Время переключения с основного на резервный ввод | 0,3 -5 сек |
Количество исполнительных реле | 4 |
Контакты | 4х1Р (переключающих) |
Максимальный ток катушки контактора | 3A |
Тип контролируемых линий | 4-х проводная (3х400В+N) |
Степень защиты | IP20 |
