Приоритетная фаза, защита от пускового тока 160A/20мс

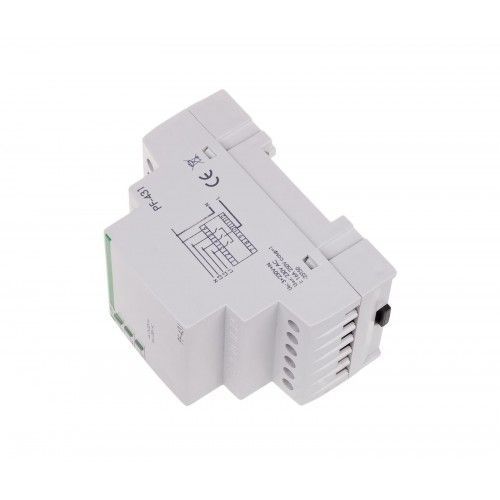

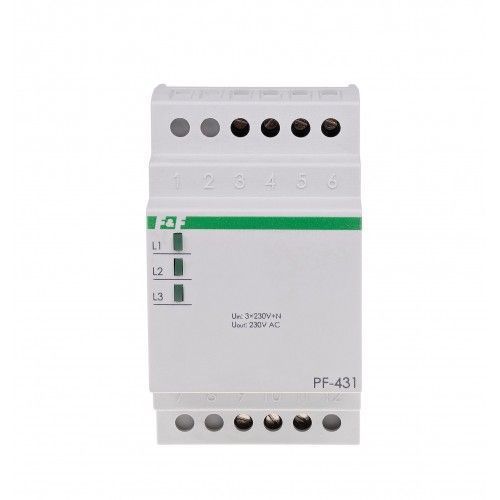

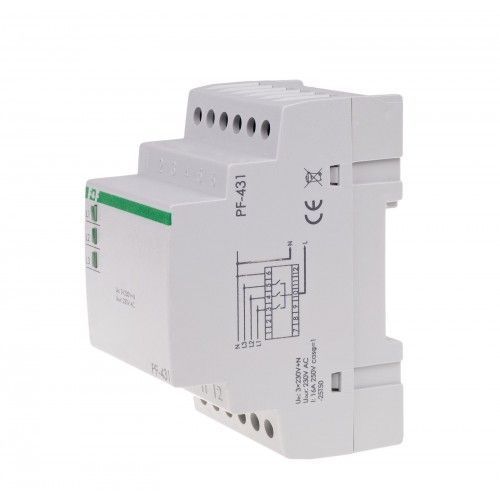

Назначение: автоматический переключатель фаз PF-431 предназначен для поддержания постоянного уровня напряжения питания однофазных устройств в случае пропадания фазы питания или выхода уровня напряжения в ней за установленные пределы путем переключения питания на другую фазу с правильными параметрами.

Действие: на вход переключателя подведено трехфазное четырехпроводное напряжение питания, а с выхода подается напряжение одной фазы. Если уровень выходного напряжения превысит установленные пределы, переключатель подаст на выход фазу с правильными параметрами. Во время переключения (выключение одной фазы и включение другой) на выходе кратковременно нет напряжения. Повреждение рабочей фазы (перегорание контактов, разрыв цепи катушки) приведет к переключению питания на другую фазу. Конструкция устройства не позволяет включить больше одного реле одновременно, потому в случае залипания контактов реле в цепи фазы с неправильными параметрами переключение на другую фазу не произойдет.

Фаза L1 является приоритетной. Если у нее будут правильные параметры, переключатель подаст ее на выход несмотря на то, что уровень напряжения включенной фазы является тоже правильным. Время переключения с одной фазы на другую - 0,2 сек.
