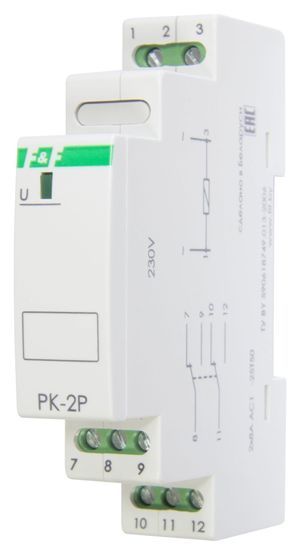

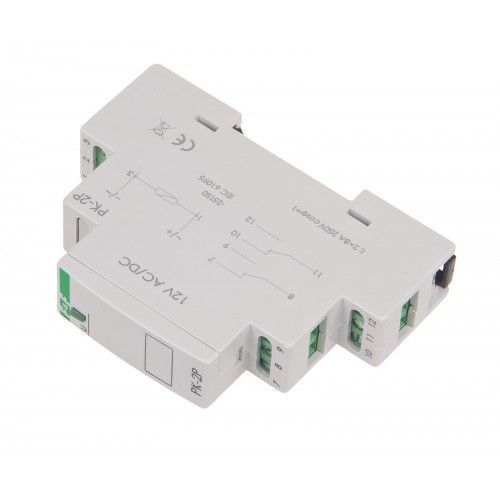

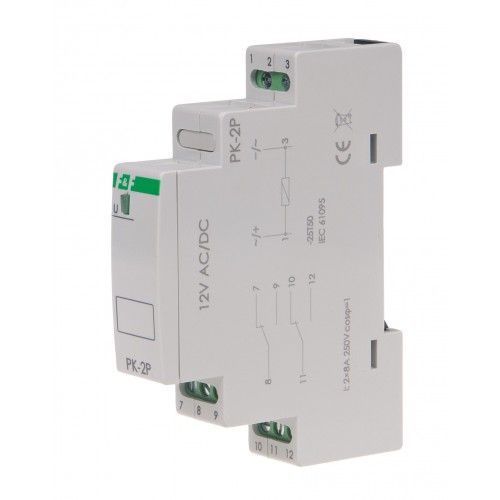

Назначение: для гальванической развязки между силовыми цепями и цепями управления электроустройствами. Выполнены в корпусе шириной один модуль S для непосредственного монтажа на DIN-рейке 35 мм
Действие: подача напряжения питания на обмотку электромагнита реле приведет к переключению контактов реле. Состояние контактов реле сигнализируется загоранием зеленого светодиода. В момент пропадания напряжения питания контакты реле вернутся в начальное (свободное) состояние.
Схема подключения:

Дополнительная информация:

| Напряжение питания 12 В AC/DC |
| Допуск напряжения питания - -15÷10 % |
| Максимальный ток нагрузки - AC-1 2х8 A |
| Исполнительный элемент - реле |
| Конфигурация контактов - 2xNO/NC |
| Гальваническая развязка - ДА |
| Максимальный потребляемый ток - 25 мA |
| Подключение - зажимы винтовые 2,5 мм2 |
| Момент затяжки - 0,4 Нм |
| Рабочая температура - -25 ÷ 50 °C |
| Размеры - 1 модуль (18 мм) |
| Монтаж - на din-рейке 35 мм |
| Степень защиты - IP20 |
