| Матеріал обрамлення | Хромований метал |
|---|---|
| Матеріал фіксуючого кільця | Zamak |

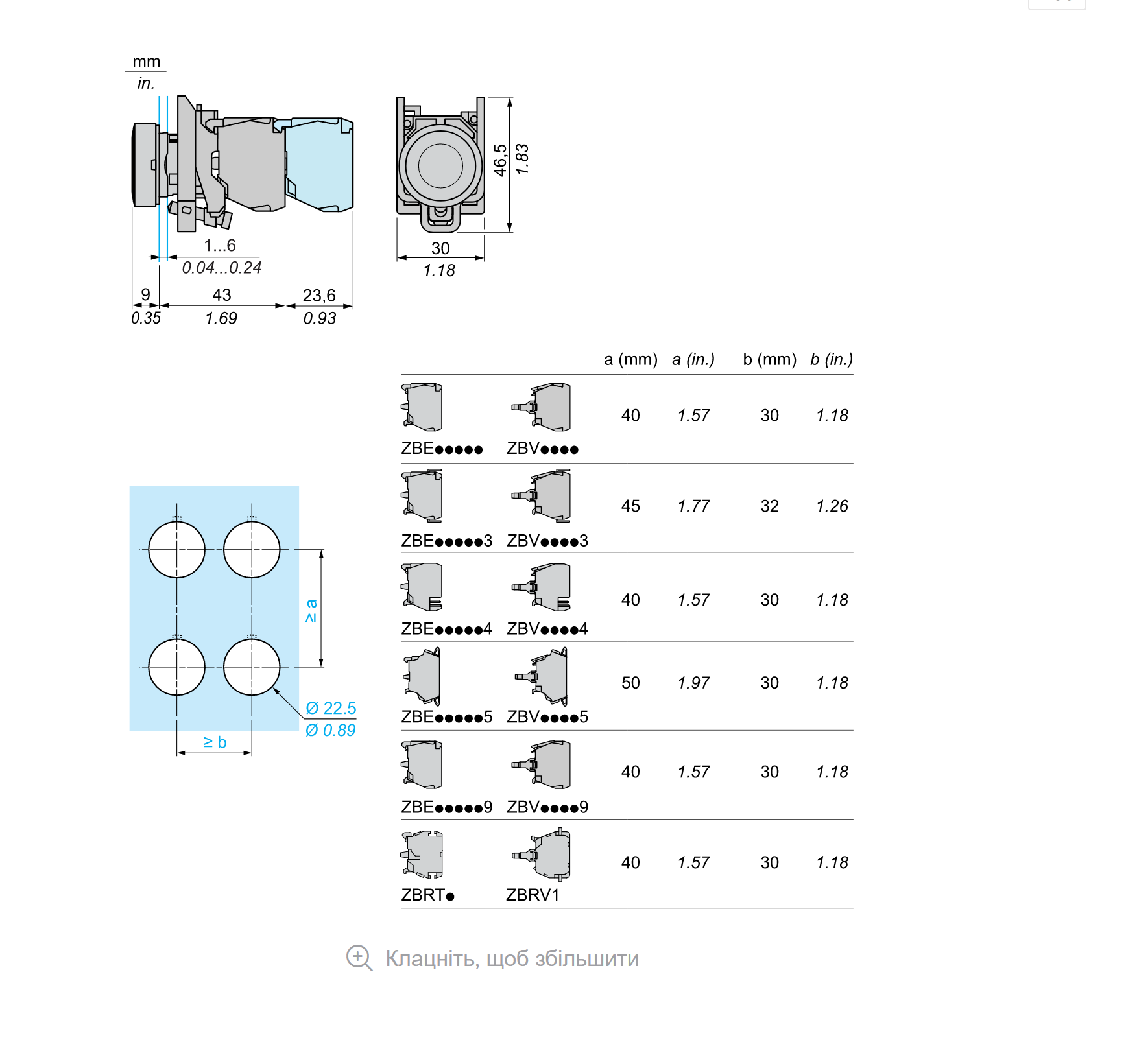

| Монтажний діаметр | 22,5 мм |
| Продаж неподільною кількістю | 1 |
| Форма головки сигнального блоку | Круглий |
| Тип виконавчого механізму | повернення пружини |
| Профіль пристрою керування | червоний прихований |
| Тип головки | Стандартний |
| Тип контакту та з'єднання | 1 нормально закритий |
| Робота контакту | Повільне розмикання |
| Клеми підключення | Гвинтовий затискач, <= 2 x 1.5 мм² з кабельним наконечником відповідно до IEC 60947-1 Гвинтовий затискач, 1 x 0.22...2 x 2.5 мм² без кабельного наконечника відповідно до IEC 60947-1 |
| Висота | 47 мм |
|---|---|
| Ширина | 30 мм |
| Глибина | 52 мм |
| Опис клем ISO n°1 | (21-22)NC |
| Маса нетто | 0,08 кг |
| Опір до миючого апарату високого тиску | 7000000 па на 55 °C, відстань : 0.1 м |
| Використання контатів | Стандартні контакти |
| Примусове розмикання | Відсутній |
| Робочий хід | 2,6 мм (НЕ змінює електричний стан) 4,3 мм (загальний хід) |
| Зусилля спрацювання | 3,8 Н НЕ змінює електричний стан |
| Механічна зносостійкість | 10000000 циклів |
| Момент затягування | 0,8…1,2 Н.м відповідно до IEC 60947-1 |
| Форма головки гвинта | Хрестовий сумісний з Philips № 1 викрутка Хрестовий сумісний з позиційний № 1 викрутка Щілинний сумісний з плоский Ø 4 мм викрутка Щілинний сумісний з плоский Ø 5.5 мм викрутка |
| Матеріал контакту | Срібний сплав (Ag/Ni) |
| Захист від короткого замикання | 10 А плавка вставка тип gG відповідно до IEC 60947-5-1 |
| [Ith] умовний тепловий струм у відкритому вик | 10 А відповідно до IEC 60947-5-1 |
| [Ui] номінальна напруга ізоляції | 600 В (ступінь забруднення 3) відповідно до IEC 60947-1 |
| [Uimp] номінальна імпульсна витримувана напру | 6 кВ відповідно до IEC 60947-1 |
| [Ie] номінальний робочий струм | 3 А в 240 В, AC-15, A600 відповідно до IEC 60947-5-1 6 А в 120 В, AC-15, A600 відповідно до IEC 60947-5-1 0,1 А в 600 В, DC-13, Q600 відповідно до IEC 60947-5-1 0,27 А в 250 В, DC-13, Q600 відповідно до IEC 60947-5-1 0,55 А в 125 В, DC-13, Q600 відповідно до IEC 60947-5-1 1,2 А в 600 В, AC-15, A600 відповідно до IEC 60947-5-1 |
| Електрична зносостійкість | 1000000 циклів, AC-15, 2 А на 230 В, продуктивність < 3600 цикл/год, коефіцієнт навантаження: 0,5 відповідно до МЕК 60947-5-1 додаток C 1000000 циклів, AC-15, 3 А на 120 В, продуктивність < 3600 цикл/год, коефіцієнт навантаження: 0,5 відповідно до МЕК 60947-5-1 додаток C 1000000 циклів, AC-15, 4 А на 24 В, продуктивність < 3600 цикл/год, коефіцієнт навантаження: 0,5 відповідно до МЕК 60947-5-1 додаток C 1000000 циклів, DC-13, 0,2 А на 110 В, продуктивність < 3600 цикл/год, коефіцієнт навантаження: 0,5 відповідно до МЕК 60947-5-1 додаток C 1000000 циклів, DC-13, 0,5 А на 24 В, продуктивність < 3600 цикл/год, коефіцієнт навантаження: 0,5 відповідно до МЕК 60947-5-1 додаток C |
| Електрична надійність | Λ < 10exp(-6) на 5 В та 1 мА в чистому середовищі відповідно до IEC 60947-5-4 Λ < 10exp(-8) на 17 В та 5 мА в чистому середовищі відповідно до IEC 60947-5-4 |
