Счетчик потребления электроэнергии. Однофазный.

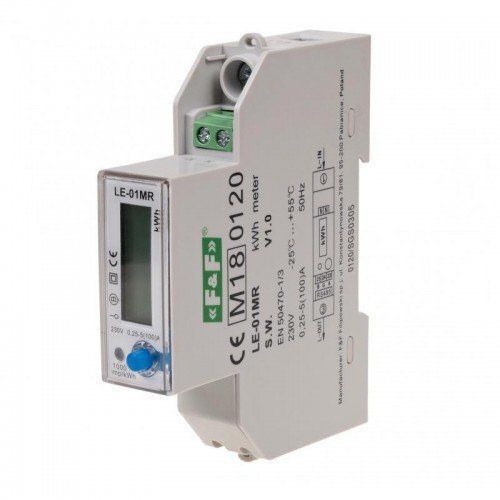

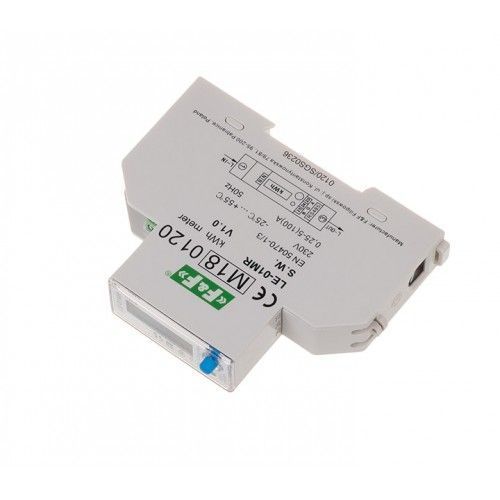

LE-01MR - это статический (электронный) калиброванный счетчик электроэнергии с однофазным переменным током в прямой системе. Он используется для индикации и регистрации собранного электричества и параметров сети электропитания с возможностью дистанционного считывания показаний через проводную сеть стандарта RS-485.

Измеренные значения
Активная энергия, собранная / заданная                                                AE+ /AE- [kWh]
или
Активная энергия, собранная / реактивная, собранная                     AE+ / RE+ [kvarh]
Напряжение                                                                                                    U [V]
Ток                                                                                                                      I [A]
Частота                                                                                                             F [Hz]
Активная мощность                                                                                     P [W] [kWh]
Реактивная мощность                                                                                Q [var]
Очевидная мощность                                                                                 S [VA]
Коэффициент мощности                                                                            cosϕ

Принцып действия

Счетчик LE-01MR под воздействием тока и приложенного напряжения точно измеряет количество потребляемого электричества. Потребляемая мощность указывается миганием светодиода (1000 i / kWh). Кроме того, измеритель измеряет параметры сети питания и температуру собственной системы. Значения отображаются циклически на ЖК-дисплее. Параметр изменяется по умолчанию каждые 5 секунд или на заданной частоте пользователем и вручную с помощью кнопки на лицевой стороне счетчика. Дисплей активен, когда индикатор включен. Счетчик в сети связи, работающий как ведомое устройство. Связь осуществляется в соответствии со стандартом Modbus RTU через последовательный порт RS-485. Считываемые значения регистров после преобразования дают результаты в соответствии с показаниями на индикаторе. Каждый метр идентифицируется уникальным адресом, назначенным пользователем.

Внимание!
Индикатор имеет возможность пломбирования крышек входных и выходных клемм, что делает невозможным обход счетчика.
Счетчик отмечен индивидуальным заводским номером, что позволяет его однозначную идентификацию. Маркировка нестираема (лазерная гравировка).

Схема подключения

Сервисная программа LE Config

Программа позволяет проверить показание входного значения энергии и настройку основных параметров счетчика.

Скачать программу LE Config

Связь ПК-LE с помощью USB-конвертера WE-1800-BT>

Бесплатная программа.

MeternetPro

Программа для удаленного считывания данных с счетчиков: LE-01M, LE-01MR, LE-03MP, LE-01MQ, LE-03MQ, LE-03MQ-CT, LE-01MB, LE-03MB, LE-03MB-CT

Программа MeternetPRO обеспечивает дистанционное считывание состояний и показаний счетчиков, мультиметров, измерительных преобразователей, модулей расширения ввода / вывода и других измерительных устройств, сообщающихся в соответствии с протоколом Modbus RTU. Приложение является неотъемлемой частью Excel. Данные чтения представлены в таблице программ. Данные могут свободно формироваться в соответствии с программными функциями электронной таблицы. Обмен данными между устройствами и приложением осуществляется по сети RS-485 или локальной сети LAN. Программа вместе с базой данных устанавливается на специальный сервер MT-CPU-1, который работает в локальной сети. Пользовательский интерфейс программного обеспечения представляет собой веб-приложение (веб-сайт). Доступ к программе осуществляется через любой веб-браузер. В случае локальной сети с общедоступным IP-адресом можно настроить работу программы и считывать данные через Интернет.

Модуль учета потребления электроэнергии

Модуль для учета на основе электроэнергии и других зарегистрированных кумулятивных значений, например расход воды, тепла и т. Д. Он позволяет рассчитывать прирост стоимости в определенные периоды выставления счетов (временные интервалы). Циклы: ежемесячно, еженедельно, ежедневно, ежечасно. Модуль позволяет создавать множество отдельных и параллельных отчетов.
