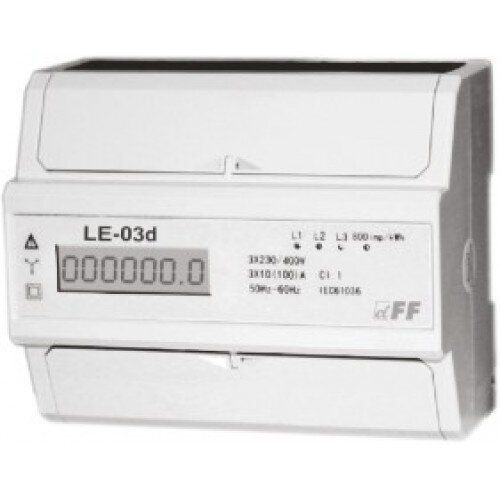

Назначение: счетчик предназначен для подсчета электроэнергии в однофазных и трехфазных сетях переменного тока. Счетчики не предназначены для расчета с энергопоставщиками за потребляемую электроэнергию, а только для внутреннего учета.
Действие: под воздействием прилагаемого напряжения и тока счетчик генерирует импульсы в количестве, пропорциональном к потребленной электроэнергии. Количество импульсов пересчитывается на количество потребленной электроэнергии, значение которой выводится на дисплей. Импульсные выходы счетчика SO+ и SO - позволяют подсоединить дополнительное устройство, которое будет считывать импульсы, которые генерируются счетчиком. Счетчик можно опломбировать (входные и выходные зажимы), что делает невозможным потребление электроэнергии в обход счетчика.
| Напряжение питания | |
| Напряжение питания | 3х220/380 В~ +N |
| Диапазоны тока | |
| Максимальный ток нагрузки | 3х100 А |
| Диапазон температур | |
| Диапазон рабочих температур | От -20°С до +50°С |
| Характеристики | |
| Сигнализация питания | 3 красных светодиод |
| Потребляемая мощность | Не более 10 В; 2 Вт |
| Присоединения проводов | Зажимы винтовые 25 мм^2 |
| Диапазон показаний счетчика | 0 - 999999,9 кВт*час |
| Длительность импульса SO+ SO- | 90 мс |
| Импульсные выходы SO+ SO- | Тип “открытый колектор” |
| Константа SO+ SO- | 800 имп./ кВт*час |
| Константа счетчика | 800 имп./ кВт*час |
| Минимальный ток | 0,04 А |
| Напряжение подключения SO+ SO- | Не более 30 В |
| Номинальный ток | 3х10 А |
| Ток подключения SO+ SO- | Не более 27 мА |
| Монтаж устройства | на DIN-рейке 35 мм |
| Габаритные размеры | 7 модулей типа S (122,5 мм) |
