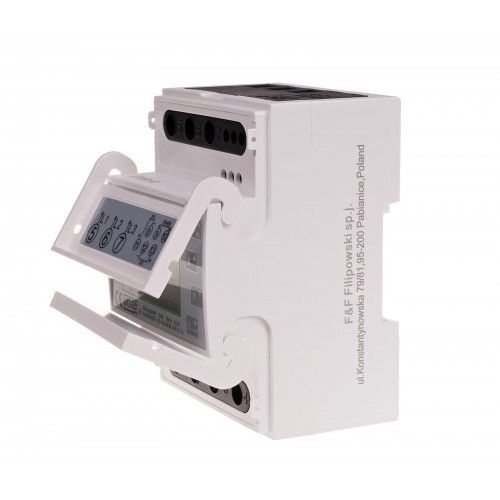

Трехфазный счетчик электроэнергии прямого подключения, двухсторонний, четырех квадрантный с анализатором параметров сети, в соответствии с директивой MID, интерфейсом RS-485 и протоколом связи Modbus RTU.

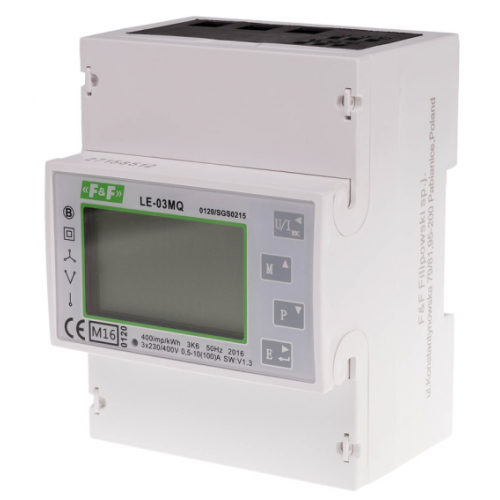

LE-03MQ - это статический (электронный) калиброванный счетчик электроэнергии для однофазного или трехфазного переменного токаа. Используется для индикации и регистрации собранной электроэнергии и параметров электросети с возможностью удаленного считывания показаний по проводной сети стандарта Modbus RTU. Настройка счетчика осуществляется через меню конфигурации, доступное с передней панели, и через коммуникационный порт в соответствии с функциями программирования Modbus RTU
Функции
* 3-фазный
* двусторонний (4 квадранта)
* прямое подключение до 100А
* индикация kWh/kvar (скачано / дано)
* индикация параметров сети
* совместимость с MID
* Протокол Modbus RTU
* Порт RS-485
* импульсный выход SO
* многофункциональный ЖК-дисплей с подсветкой
* защита с помощью пароля
Схемы подключения
220V AC сеть однофазная двухпроводная
3х220 V+N сеть трехфазная четырехпроводная
3х400V сеть 3-фазная 3-проводная (без ноля)
| Напряжение питания | |
| Напряжение питания | 3×400 V+N |
| Диапазоны тока | |
| Ток минимальный | 0,04 A |
| Ток максимальный | 100 A |
| Ток базовый | 5 A |
| Диапазон температур | |
| Диапазон рабочих температур | -20÷55°C |
| Характеристики | |
| Измеряемое напряжение L-L | 173÷500 V AC |
| Измеряемое напряжение L-N | 100÷289 V AC |
| Класс точности | B |
| Порты | RS-485 |
| Присоединения проводов | зажимы 25 mm² |
| Класс безопасности | IP51 |
| Протокол | MODBUS RTU |
| Монтаж устройства | DIN-рейка (35мм) |
| Габаритные размеры | 4,5 модулі (75мм) |
