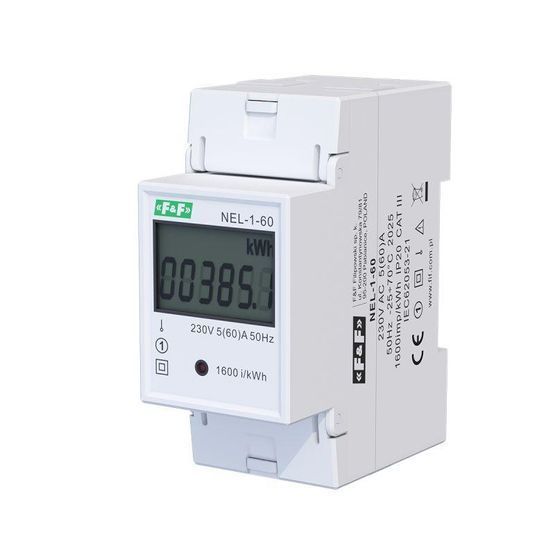

Счётчик электроэнергии F&F NEL-1-60 — однофазный модульный счётчик активной электроэнергии для установки на DIN-рейку. Предназначен для учёта потребляемой электрической энергии в бытовых и промышленных сетях переменного тока.
Технические характеристики
| Параметр | Значение |
|---|---|
| Напряжение питания | 230 В AC, 50 Гц |
| Максимальный ток нагрузки | 60 А |
| Базовый ток | 5 А |
| Минимальный ток измерения | 0,04 А |
| Потребляемая мощность | 8 VA / 0,4 Вт |
| Класс точности | Класс 1 (IEC 62052-11, IEC 62053-21) |
| Диапазон рабочих температур | −25 ÷ +70 °C |
| Степень защиты | IP20 |
| Монтаж | DIN-рейка |
Принцип работы
Специальная электронная схема под воздействием тока и приложенного напряжения генерирует импульсы, пропорциональные потребляемой электрической энергии. Количество импульсов преобразуется в значение потреблённой энергии, которое отображается на сегментированном ЖК-дисплее. Текущее потребление индицируется мигающим светодиодом.
Цифры после десятичной запятой соответствуют десятым долям кВт·ч (шаг отображения — 0,1 кВт·ч).
Конструктивные особенности
- Модульное исполнение для установки на стандартную DIN-рейку
- Сегментированный ЖК-дисплей для отображения потреблённой энергии
- Светодиодная индикация текущей нагрузки
- Компактный корпус со степенью защиты IP20
Область применения
Счётчик предназначен для учёта электроэнергии в жилых, административных и производственных помещениях. Подходит для установки в распределительных щитах и щитовых шкафах с монтажом на DIN-рейку.
