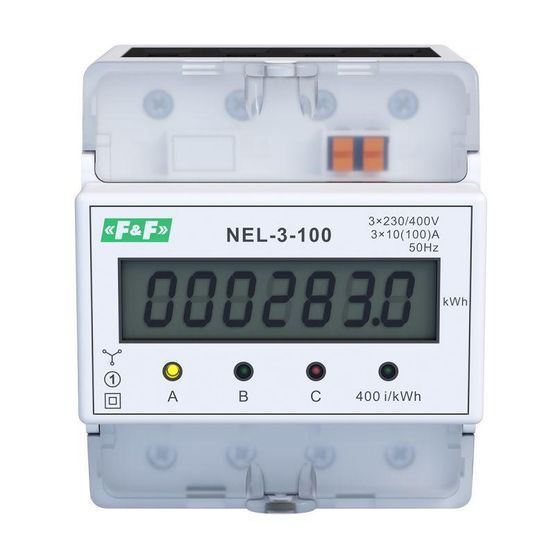

NEL-3-100 — статический (электронный) счётчик потребления электроэнергии трёхфазного переменного тока в прямой системе подключения производства F&F.
Принцип работы основан на использовании потока тока и приложенного напряжения: специальная электронная схема генерирует импульсы, пропорциональные потребляемой электрической энергии. Потребление энергии отображается мигающим светодиодом, а её значение выводится на удобный сегментированный ЖК-дисплей. Цифры после запятой представляют десятые доли кВт⋅ч (0,1 кВт⋅ч).
Счётчик рассчитан на максимальный ток нагрузки 3×100 А и напряжение 3×230/400 В. Класс точности 1 в соответствии со стандартами IEC62052-11 и IEC62053-21 гарантирует высокую точность измерений. Импульсный выход 400 имп/кВт⋅ч позволяет интегрировать счётчик в системы автоматизированного учёта электроэнергии.
Компактный корпус шириной 4,5 модуля (75 мм) обеспечивает удобную установку на DIN-рейку в распределительных щитах. Широкий диапазон рабочих температур от -25 до +70 °С позволяет эксплуатировать счётчик в разнообразных условиях.
Область применения
- Учёт потребления электроэнергии в жилых домах
- Промышленные и коммерческие объекты
- Распределительные щиты трёхфазных сетей
- Системы автоматизированного учёта электроэнергии (АСКУЭ)
Технические характеристики
| Параметр | Значение |
|---|---|
| Артикул | NEL-3-100 |
| Тип | Статический (электронный) |
| Сеть | Трёхфазная |
| Напряжение питания | 3×230/400 В |
| Максимальный ток нагрузки | 3×100 А |
| Базовый ток | 10 А |
| Минимальный измеряемый ток | 0,04 А |
| Потребляемая мощность | 8 VA / 0,4 W |
| Класс точности | 1 (IEC62052-11, IEC62053-21) |
| Импульсный выход | 400 имп/кВт⋅ч |
| Подключение | Винтовые зажимы 25 мм² |

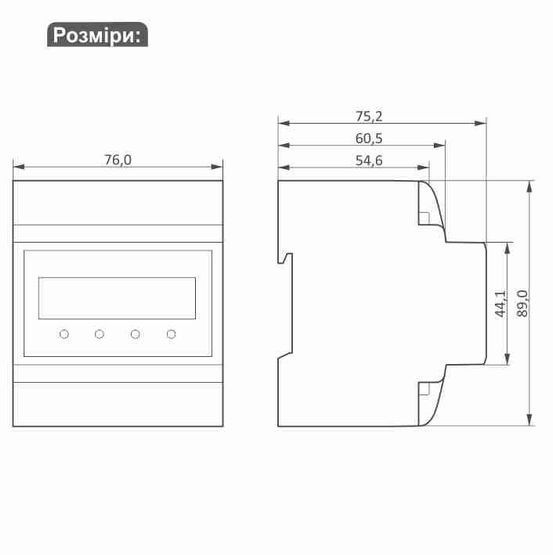

| Размер | 4,5 модуля (75 мм) |
| Диапазон рабочих температур | -25...+70 °С |
| Степень защиты | IP20 |
| Производитель | F&F |
