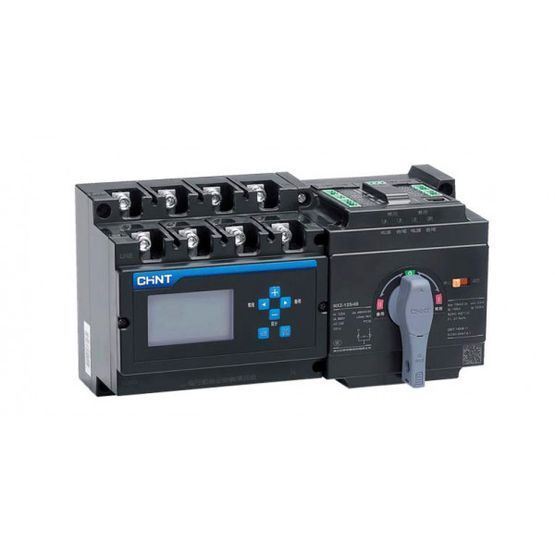

Моноблочные устройства АВР (автоматического ввода резерва) на базе моторизованных переключателей нагрузки СHINT NXZ-125/4A 125A обеспечивают автоматическое переключение нагрузки на резервный источник питания при отключении основного.
АВР СHINT NXZ-125/4A 125A предназначены для автоматического перехода на резервный ввод в случае:
– отключения основного ввода электроснабжения;
– ухудшения параметров сети ниже заданного уровня в основном вводе.
При возобновлении питания и/или параметров сети основного источника АВР СHINT NXZ-125/4A 125A обеспечивают автоматическое обратное переключение на основной ввод.
АВР СHINT NXZ-125/4A 125A обладают функциями управления дизель-генератором, который часто используется в качестве резервного источника питания.
Преимущества АВР СHINT NXZ-125/4A 125A.
- Готовое комплектное решение для построения схемы АВР.
- Скорость переключения.
- Экономия времени при интеграции устройства в распределительный щит.
- Компактные габаритные размеры.
- Интуитивно понятная индикация работы устройства.
- Простота при настройке и эксплуатации.
- Два ряда клемм сверху для подключения двух линий питания и один нижний ряд – для нагрузки.
- Физическая невозможность включения обоих вводов одновременно.
- Возможность механической блокировки рукоятки управления.
- Возможность выноса дисплея управления устройством на дверцу шкафа.
Технические характеристики АВР СHINT NXZ-125/4A 125A.
| Типоразмер | 125 |
| Количество полюсов | 4P |
| Номинальный ток ln, А | 125 |
| Тип контроллера | стандартный |
| Номинальный условный ток КЗ, кА | 100 |
| Минимальное время переключения между вводами | от 1,2 с |
| Минимальное время переключения контактов | от 0,6 с |
| Номинальное рабочее напряжение Uе, В (50 Гц) | 400/415 |
| Номинальное напряжение изоляции Ui, B | АС 800 |
| Номинальное импульсное выдерживаемое напряжение Uimp, кВ | 8 |
| Категория применения | AC-33B |
| Номинальная наибольшая отключающая способность при КЗ lcm, кА | 20 |
| Номинальный кратковременно выдерживаемый ток КЗ lсw (0,2 с), кА | 10 |
| Номинальное напряжение в цепи управления (напряжение питания) Us, B | 230/240, 50/60 Гц |
| Диапазон управляющего напряжения Ue | 85-110% |
| Электрическая износостойкость, циклов | 1500 |
| Механическая износостойкость, циклов | 8500 |
| Категория загрязнения среды | III |
| Диапазон рабочих температур, ˚С | -5...+40 |
| Высота над уровнем моря, м | ≤2000 |
| Габаритные размеры ШхВхГ, мм | 245х130х126 |
| Соответствие стандартам | IEC/EN 60947-6-1 |
