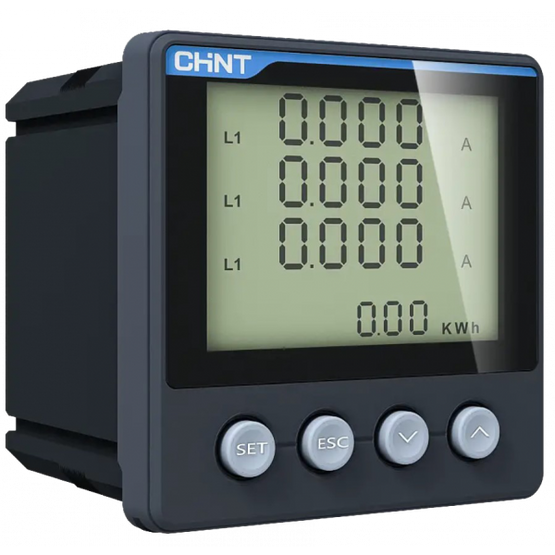

Мультиметр трехфазный цифровой PD666-3S3 3×450V 3×*A/5A RS485 – это измерительное устройство с ЖК-дисплеем для панельного или встроенного монтажа с рамкой, размером 96х96 мм.
Мультиметр PD666 используется для измерения в режиме реального времени и отображения электрических параметров сети, таких как трехфазное напряжение, трехфазный ток, активная мощность, реактивная мощность, полная мощность, частота, коэффициент мощности (cosj), а также потребляемая электроэнергия.
Устройство обеспечивает обмен данными через порт связи RS485 по протоколу Modbus RTU, который широко используется в различных системах распределения электроэнергии для контроля, автоматизации и т.п.
| Технічний параметр |
Значення |
|
Вхідний сигнал
|
Режим підключення |
Трифазний, чотирипровідний,
трифазний, трипровідний |
|
Напруга
|
Величина |
AC 450В |
| Перевантаження |
1,2 раз 2 рази/5 с |
| Споживання енергії |
≤ 2 ВА (на фазу) |
| Імпеданс |
＞500 кОм |
|
Електричний струм
|
Величина |
AC 5A |
| Перевантаження |
1,2 крат 10 разів/5 с |
|
|
|
Поточне енергоспоживання лінії |
≤ 1 ВА (на фазу) |
| Імпеданс |
< 20 мОм (на фазу) |
| Частота |
Вхідний діапазон |
45Гц～65Гц |
|
Джерело живлення
|
Діапазон напруги живлення |
AC/DC 85В～264В, 50 Гц /60 Гц |
| Споживання енергії |
Активна споживана потужність ≤ 3 Вт, фіксована споживана потужність ≤ 15 ВА |
|
Вихідні дані
|
Дисплей |
РК-дисплей |
|
Вимірювальний параметр
|
Напруга |
Клас 0,5 |
Роздільна здатність 0,1 В |
| Електричний струм |
Клас 0,5 |
Роздільна здатність 0,001A |
| Частота |
Клас 0,5 |
Роздільна здатність 0,01 Гц |
| Активна потужність |
Клас 0,5 |
Роздільна здатність 0,1 Вт |
| Реактивна потужність |
Клас 1 |
Роздільна здатність 0,1 вар |
| Коефіцієнт потужності |
Клас 0,5 |
Роздільна здатність 0,001 |
|
|
|
Активна енергія |
Клас 0,5 |
Роздільна здатність 0,01 кВт/год |
| Реактивна енергія |
Клас 2 |
Роздільна здатність 0,01 квар/год |
|
Електрична енергія
|
Вимірювання енергії |
Підтримка вимірювання напрямку протікання активної енергії, чотириквадрантне вимірювання реактивної енергії |
| Постійна імпульсу |
Активна 10000 імп/кВт-год, реактивна 10000 імп/квар-год |
| Багатофункціональний вихід |
Забезпечує вихід активної потужності, реактивної потужності та другого імпульсу електричного сигналу з відкритим колектором через ізоляцію оптопари, ширина імпульсу потужності: 80±16 мс. |
