Многофункциональный, предназначен для работы с внешними трансформаторами тока для ограничения мощности свыше 50 кВт. Контакт 1NO/NC, 16 А.
Назначение

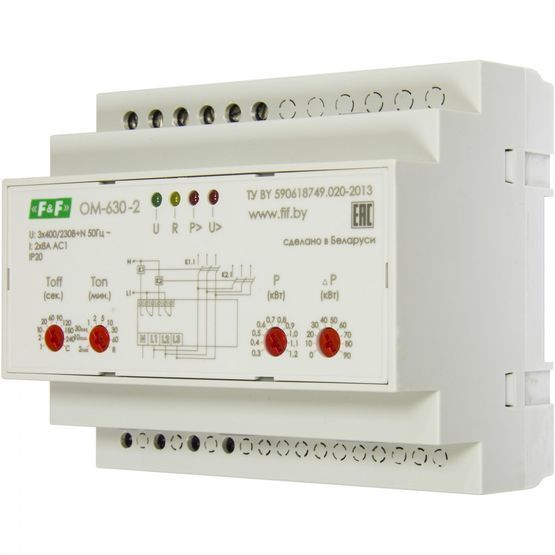

Ограничитель мощности OM-630-2 трехфазный, многофункциональный, предназначен для непрерывного контроля потребляемой от сети питания мощности, работы с внешними трансформаторами тока для для ограничения мощности свыше 50 кВт, отключения нагрузки при превышении ее свыше установленного значения и защиты цепей питания от короткого замыкания. Ограничитель защищает так же потребителей электроэнергии (нагрузку) от перепадов напряжения, возникающих в 3-х фазных сетях при обрыве нулевого провода.
Область применения
Применяется для ограничения потребления электроэнергии, а также защиты от перегрузки в системах управления, релейной и автоматической защиты, в сфере энергетики.
Особенности
- Предназначен для работы с внешними трансформаторами тока;
- отключение нагрузки (потребителя) при обрыве нулевого провода;
- защита от повышения и понижения напряжения в сети питания;
- защита от перегрузки и короткого замыкания;
- выбор варианта определения значения отключаемой мощности: суммарно или суммарно, с ограничением мощности в любой из фаз на уровне 2/5P.
Принцип работы
Ограничитель контролирует величину напряжения и величину потребляемого тока нагрузки, вычисляет значение потребляемой мощности отдельно в каждой фазе и обрабатывает эти значения в соответствии с выбранным алгоритмом работы. При повышении значения мощности свыше установленного значения нагрузка отключается от сети на установленное время. По истечении этого времени она автоматически подключается к сети питания. Нагрузка подключается к сети питания через трехфазный контактор или автоматический выключатель с мотор приводом, которым управляет исполнительное реле ограничителя. Мощность, время отключения при перегрузке и время повторного включения устанавливается переключателями на передней панели.
Напряжение питания | |
Напряжение питания | 3х(150-380 В~) + N |
Диапазоны тока | |
Максимальный ток нагрузки | 2х8 А |
Диапазон температур | |
Диапазон рабочих температур | От -25°С до +50°С |
Характеристики | |
Задержка включения | От 2 до 3600 с |
Задержка выключения | От 1 до 240 с |
Диаметр сквозных отверстий | 12,5 мм |
Диапазон контролируемой мощности | от 50 кВт (измерение через внеш. трансформаторы) |
Дискретность установки мощности | Грубо 5 кВт |
Погрешность измерения | Напряжения в диапазоне 50 - 300 В не более 2% |
Монтаж устройства | на DIN-рейке 35 мм |
Габаритные размеры | 6 модулей типа S (105 мм) |
