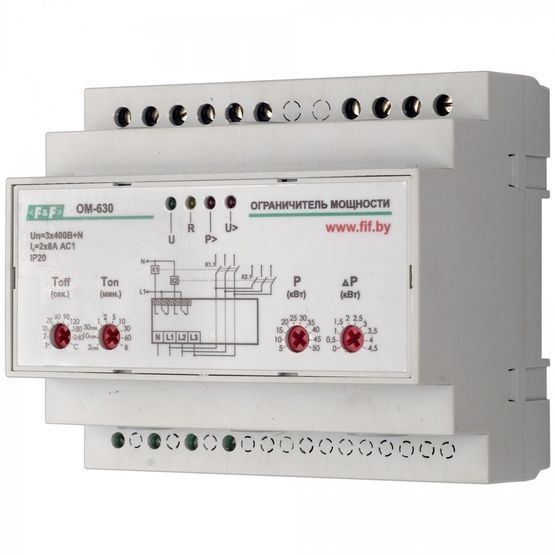

Многофункциональный, 5-50 кВт. Функция реле напряжения, контакт 2NO/NC, 2х8А.
Назначение
Для непрерывного контроля потребляемой от сети питания мощности и отключения нагрузки при превышении ее свыше установленного значения и защиты цепей питания от короткого замыкания. Ограничитель защищает так же потребителей электроэнергии (нагрузку) от перепадов напряжения, возникающих в 3-х фазных сетях при обрыве нулевого провода.
Область применения
Применяется для ограничения потребления электроэнергии, а также защиты от перегрузки в системах управления, релейной и автоматической защиты, в сфере энергетики.
Особенности
Отключение нагрузки (потребителя) при обрыве нулевого провода.
Защита от повышения и понижения напряжения в сети питания.
Защита от перегрузки и короткого замыкания.
Выбор варианта определения значения отключаемой мощности:
- суммарно;
- суммарно, с ограничением мощности в любой из фаз на уровне 2/5P.
Принцип действия

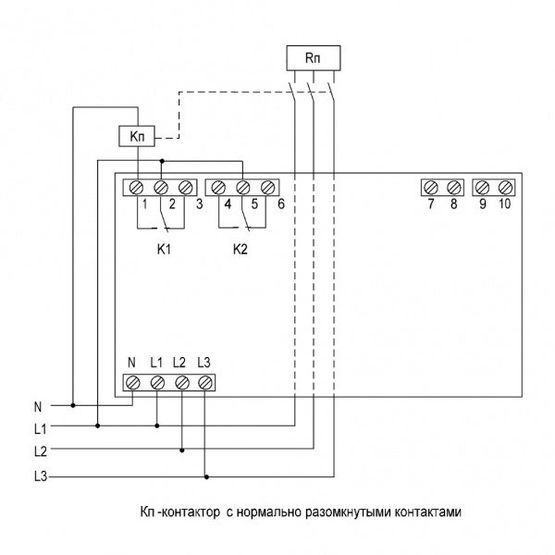

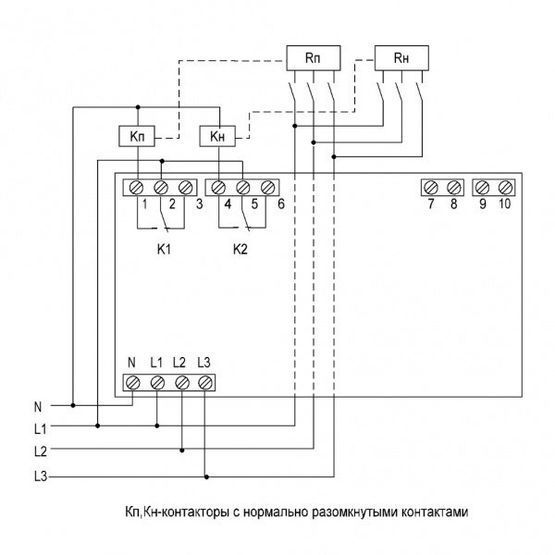

Ограничитель контролирует величину напряжения и величину потребляемого тока нагрузки, вычисляет значение потребляемой мощности отдельно в каждой фазе и обрабатывает эти значения в соответствии с выбранным алгоритмом работы. При повышении значения мощности свыше установленного значения нагрузка отключается от сети на установленное время. По истечении этого времени она автоматически подключается к сети питания. Нагрузка подключается к сети питания через трехфазный контактор или автоматический выключатель с моторприводом, которым управляет исполнительное реле ограничителя. Мощность, время отключения при перегрузке и время повторного включения устанавливается переключателями на передней панели.
| Напряжение питания | |
| Напряжение питания | 3х(150-380 В~) + N |
| Диапазоны тока | |
| Максимальный ток нагрузки | 2х8 А |
| Диапазон температур | |
| Диапазон рабочих температур | От -25°С до +50°С |
| Характеристики | |
| Задержка включения | От 2 до 3600 с |
| Задержка выключения | От 1 до 240 с |
| Диаметр сквозных отверстий | 12,5 мм |
| Диапазон контролируемой мощности | 5 - 50 кВт |
| Дискретность установки мощности | грубо 5 кВт |
| Погрешность измерения | Напряжения в диапазоне 50 - 300 В не более 2% |
| Монтаж устройства | на DIN-рейке 35 мм |
| Габаритные размеры | 6 модулей типа S (105 мм) |
| Напруга живлення | |
| Напруга живлення | 3х(150-380 В~) + N |
| Діапазон струму | |
| Максимальний струм навантаження | 2х8 А |
| Діапазон температур | |
| Діапазон робочих температур | Від -25°С до +50°С |
| Характеристики | |
| Затримка вимкнення | Від 1 до 240 с |
| Затримка включення | Від 2 до 3600 с |
| Діаметр наскрізних отворів | 12,5 мм |
| Діапазон контрольованої потужності | 5 - 50 кВт |
| Дискретність встановлення потужності | грубо 5 кВт |
| Похибка вимірювання | Напруги в діапазоні 50 - 300 В не більше 2% |
| Монтаж пристрою | на DIN-рейку 35 мм |
| Габаритні розміри | 6 модулів типу S (105 мм) |
