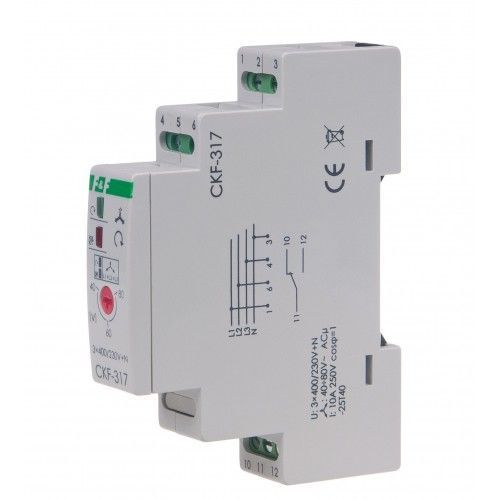

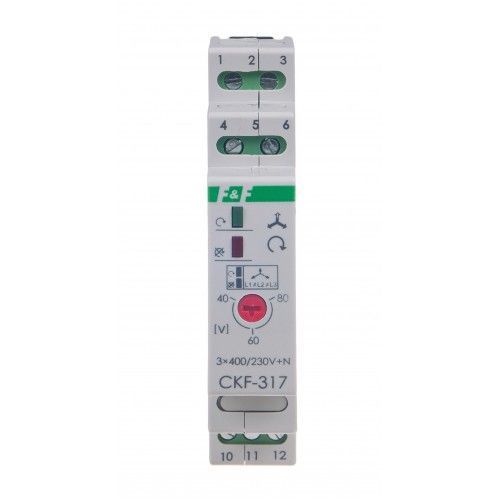

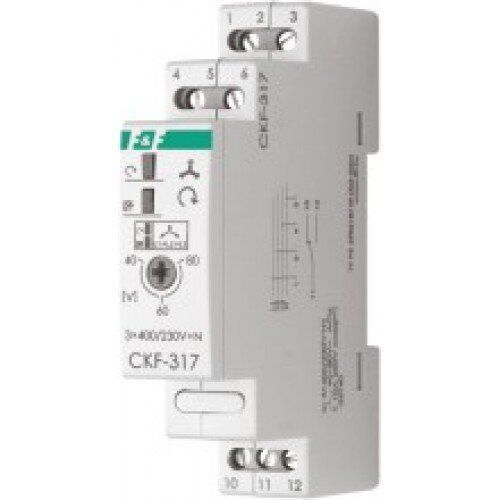

Реле чередования и пропадания фаз с регулируемым порогом срабатывания для несимметрии напряжений.

Назначение: реле чередования и пропадания фаз предназначено для защиты электрических двигателей, которые питаются от трехфазной сети переменного тока в случае пропадания напряжения по крайней мере на одной фазе или в случае асимметрии напряжений между фазами, что может стать причиной поломки двигателя, а также для обеспечения правильного направления оборотов двигателя в случае изменения чередования фаз на входах реле.

Действие: пропадание напряжения по крайней мере на одной произвольной фазе или асимметрия напряжений между фазами больше от установленной приведет к аварийному отключению двигателя. Отключение произойдет с задержкой 4 cек, что препятствует случайному отключению двигателя во время кратковременного исчезновения напряжения питания одной или двух фаз. Повторное включение произойдет автоматически при уменьшении асимметрии напряжений до уровня на ~5 В ниже установленного порога (то есть на величину гистерезиса напряжения), иначе запуск двигателя будет невозможным. В случае изменения последовательности фаз, что приведет к нежелательному изменению направления оборотов двигателя, реле не позволит запустить двигатель. Запуск двигателя будет возможен при возобновлении правильной последовательности фаз.

Схема подключения:

В CKF-317 переключающий контакт реле позволяют подключить звуковую или световую сигнализацию срабатывания реле.
