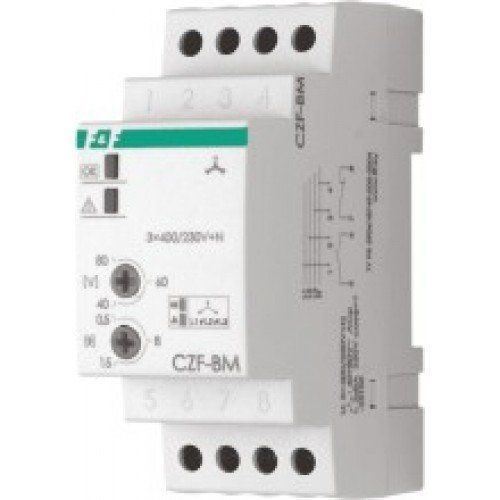

Реле пропадания фаз с регулируемым порогом срабатывания для асимметрии напряжений.
Назначение: реле пропадания фаз предназначено для защиты электрических двигателей, которые питаются от трехфазной сети переменного тока в случае пропадания напряжения одной или двух фаз или в случае несимметрии напряжений между фазами, что может стать причиной выхода из строя двигателей.
Действие: пропадание напряжения по крайней мере на одной произвольной фазе или асимметрия напряжений между фазами больше от установленной приведет к аварийному отключению двигателя. Отключение состоится с задержкой 4 cек, что препятствует случайному отключению двигателя во время кратковременного пропадания напряжения питания одной или двух фаз. Повторное включение произойдет автоматически при уменьшении асимметрии напряжений до уровня на ~5 В ниже от установленного порога (то есть на величину гистерезиса напряжения), иначе запуск двигателя будет невозможным.
Схема подключения:
В CZF-BM переключающий контакт реле позволяют подключить звуковую или световую сигнализацию срабатывания реле.
Дополнительная информация:
Пример подключения системы управления двигателем, которое делает невозможным изменение направления его оборотов в результате изменения последовательности фаз.
Вариант подключения звуковой и световой сигнализации.
Напряжение питания | |
Напряжение питания | 3х380/220 В~ + N |
Диапазоны тока | |
Максимальный ток нагрузки | 10 А |
Диапазон температур | |
Диапазон рабочих температур | От -25°С до +50°С |
Характеристики | |
Асимметрия напряжений аварийного отключения | 40 – 80 В |
Гистерезис | 5 В |
Выносливость контактов | 10^5 включений |
Задержка выключения | 0,5 - 15 с |
Потребляемая мощность | 1,6 Вт |
Присоединения проводов | Зажимы винтовые 2,5 мм^2 |
Группы выходных контактов | 1 замыкающий, 1 размыкающий |
Монтаж устройства | на DIN-рейке 35 мм |
Степень защиты | IP40 |
Габаритные размеры | 2 модуля типа S (35 мм) |
