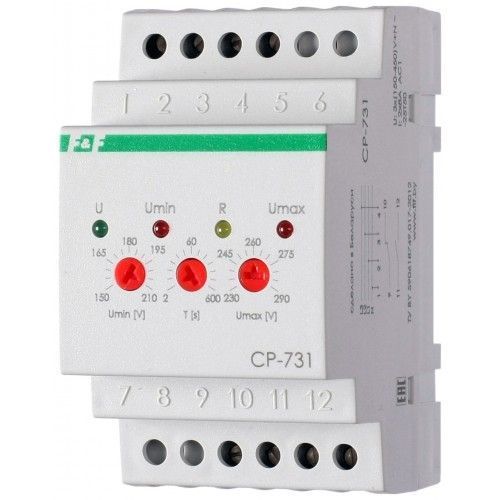

Призначення: реле напряжения CP-731 предназначено для контроля уровня напряжения в сети и защиты электрических устройств от опасного для них повышения и снижения уровня напряжения за установленные пределы. Приспособлено для монтажа на монтажной рейке в электрощитах.
CP-731 выключает нагрузку в следующих аварийных ситуациях:
- нарушение чередования фаз (задержка выключения не более 0,1 сек);
- "залипание" фаз;
- при выходе напряжения за установленные пределы.
Реле обеспечивает следующую сигнализацию режимов работы с помощью 4-х светодиодов:
- напряжение в сети выше установленного: светодиод U2;
- напряжение в сети ниже установленного: светодиод U1;
- нагрузка выключена на время повторного включения: постоянно горит светодиод R;
- нарушение чередования фаз: попеременное загорание светодиодов U1 и U2;
- асимметрия напряжения выше нормы: мигает светодиод U2.
В рабочем режиме измерения параметров сети горит светодиод U и мигает желтый светодиод R. Дополнительно реле контролирует асимметрию между фазами и при ее превышении свыше 55 В выключает нагрузку с задержкой 2 сек. При обрыве нулевого провода происходит отключение нагрузки от сети питания, при этом реле выдерживает длительное действие напряжения 450 В и кратковременный рост напряжения до 550 В.
| Напряжение питания | |
| Напряжение питания | 3х(150-450)В~ + N |
| Диапазоны тока | |
| Максимальный ток нагрузки | 2 А |
| Диапазон температур | |
| Диапазон рабочих температур | От -25°С до +50°С |
| Характеристики | |
| Гистерезис | 5 В |
| Сигнализация питания | 4 светодиода |
| Выносливость контактов | 10^5 включений |
| Присоединения проводов | Зажимы винтовые 2,5 мм^2 |
| Время повторного включения | От 2 с до 10 мин |
| Группы выходных контактов | 1 замыкающий, 1 размыкающий |
| Задержка срабатывания | Для нижнего порога, U1 2 c Для верхнего порога, U2 не больше 0,1 с |
| Защита | клеммной колодки IP 20 |
| Монтаж устройства | на DIN-рейке 35 мм |
| Степень защиты | IP40 |
| Габаритные размеры | 3 модуля типа S (52,5 мм) |
