Артикул D25

Реле напряжения для всего дома или квартиры 25А.

Управление любой мощностью нагрузки через контактор.

Для защиты определенной группы потребителей. Устанавливается в распределительном щитке.

Преимущества моделей Zubr:

- надежность и долговечность;

- повышенная безопасность;

- удобство монтажа

Реле напряжения ZUBR D25-63 предназначены для защиты оборудования от чрезмерных колебаний напряжения в сети. При наступлении аварийной ситуации реле отключает нагрузку. Применяется в однофазных сетях переменного тока (230 В).

Задержка подачи нагрузки

После стабилизации напряжения активируется таймер задержки подачи напряжения. Вы можете настраивать его длительность от 3 до 600 с. Для оборудования, чувствительного к частым отключениям напряжения (например, для холодильников, кондиционеров и тепловых насосов), рекомендованное время задержки составляет 120-180 с.
Надежность компонентов и безопасность при эксплуатации

Корпус устройств изготовлен из негорючего поликарбоната. Это повышает безопасность при использовании реле. А применение в схемотехнике в качестве гасящих немецких конденсаторов EPCOS в 3-4 раза продлевает срок службы по сравнению с аналогами других производителей.
Удобная настройка

Управление устройством происходит всего лишь тремя кнопками. Цифровой экран отображает значение напряжения и системную информацию. Он помогает легко установить верхний и нижний предел допустимого напряжения, а также упрощает навигацию в меню.
Легкий монтаж

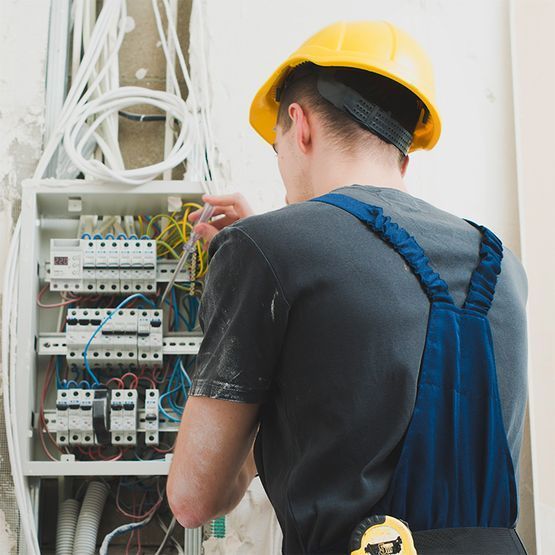

Установка реле напряжения осуществляется в распределительный щиток на стандартную DIN-рейку шириной 35 мм. Клеммы устройства обеспечивают надежный контакт в силовой части корпуса.

Пример монтажной схемы  ZUBR D63 на автоматике Hager скачать

Пример монтажной схемы  ZUBR D63 на автоматике Schneider скачать


Технические характеристики ZUBR D

• Категория продукции:    Реле напряжения
• Ток, А:    25
• Способ монтажа:    На DIN-рейку
• Количество фаз:    1 ф. (230 Вольт)
• Термозащита:    Нет
• TrueRMS:    Нет
• Проф. задержка отключения:    Нет
• Нижний предел напряжения:    120-210 В
• Верхний предел напряжения:    220-280 В
• Номинальная мощность нагрузки:    5 500 ВА
• Время отключения нагрузки при снижении напряжения:    не более 1,2 с
• Время отключения нагрузки при превышении напряжения:    0,01–0,03 с
• Номинальный ток нагрузки:    25 А (макс. 30 А в течение 10 мин.)
• Время задержки включения нагрузки:    3-600 с
• Тип реле:    Электромагнитное
• Напряжение питания:    100-420 В
• Потребление тока:    не более 78 мА
• Сечение провода:    не более 16 мм²
• Масса:    0,21 кг ±10%
• Габаритные размеры (Ш х В х Г):    53 х 85 х 66 мм
• Количество коммутаций под нагрузкой, не менее:    100 000 циклов
• Количество коммутаций без нагрузки, не менее:    1 000 000 циклов
• Степень защиты по ГОСТ 14254:    IP20
• Мощность, ВА:    5 001 - 7 000
• Комплект поставки:    реле, гарантийное свидетельство, гарантийный талон, технический паспорт, инструкция, упаковочная коробка
