• 2 режима работы. Может работать как три однофазных реле в одном корпусе с независимыми настройками и как трехфазное реле. Коммутация осуществляется внутренними силовыми реле, соответственно, дополнительно контактор, как в модели ZUBR 3F, не нужен.
• компактное среди аналогов, занимает всего 6 модулей.

Два режима работы

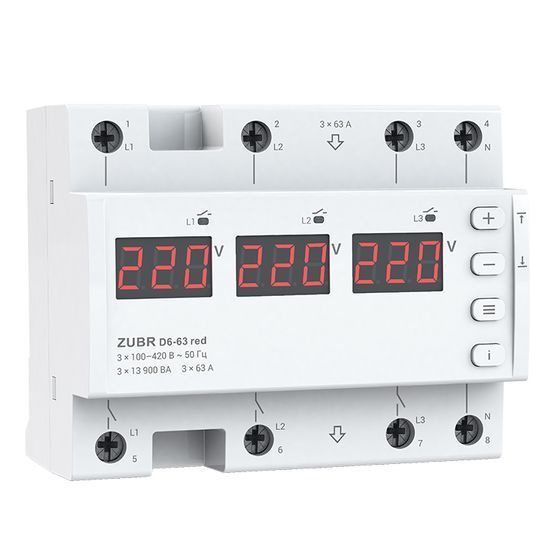

Реле напряжения ZUBR D6 red предназначено для защиты бытового и промышленного электрооборудования (в т.ч. трехфазных электродвигателей) и может работать в режимах: однофазной или трехфазной нагрузки.

В режиме однофазной нагрузки реле защищает от критических скачков напряжения в сети и в случае аварии на одной из фаз, будет выключена только аварийная фаза. В таком режиме ZUBR D6 red можно использовать вместо трех однофазных реле!

В режиме трехфазной нагрузки реле защищает от критических скачков напряжения в сети, асимметрии, обрыва фаз (функцию можно выключить), контролирует порядок чередования фаз (функцию можно выключить) и в случае аварии на одной из фаз, будут выключены все фазы. В таком режиме ZUBR D6 red можно использовать вместо трехфазного реле с контактором!

Во время работы реле измеряет и отображает действующее значение напряжения на каждой из фаз. Все настройки и значения аварийных отключений сохраняются в энергонезависимой памяти.
Выгодное решение и 6 модулей в щите

Финансово ZUBR D6 red выгоднее, чем три однофазных реле напряжения. К тому же оно компактное и занимает 6 стандартных модулей в распределительном щите. Его монтаж происходит в распределительный щиток на стандартную DIN-рейку шириной 35 мм. Если в помещении повышенная влажность или существует вероятность попадания воды на устройство, тогда щиток должен отвечать классу защиты IP55 (согласно ГОСТ 14254).
Точность измерения и профессиональная модель выключения нагрузки

ZUBR D6 red использует метод измерения напряжения в сети — True RMS. Он значительно снижает влияние сетевых помех на точность измерения напряжения, когда форма напряжения отличается от синусоиды.

ВАЖНО! Если вы сверяете показания реле с вашим измерительным прибором, проверьте, чтобы принцип измерения вашего прибора тоже был True RMS. Иначе показания реле и вашего измерительного прибора могут отличаться. Если вы все же больше доверяете своему измеряемому прибору, то показания реле можно откорректировать поправкой в показаниях напряжения на экране реле ±20 В.

Вы можете задействовать профессиональную модель задержки времени выключения. Она позволяет не отключать оборудование при безопасных по величине и длительности отклонениях напряжения.
Безопасность и комфорт в пользовании

    Реле напряжения ZUBR D6 red оснащены защитой от перегрева. Она активируется, если температура внутри корпуса превысит 70 °С.
    Вы можете посмотреть температуру внутри корпуса в любой момент, для мониторинга состояния реле.
    Вы можете заблокировать кнопки управления реле, чтобы никто случайно не изменил параметры его работы.
    Вы можете отключить экраны реле в режиме ожидания, чтобы комфортно использовать реле в жилом помещении. В случае аварии на какой-либо из фаз, экран будет мигать.

Дополнительная безопасность защищаемого оборудования

В ZUBR D6 red реализованы новые функции, использование которых дополнительно предупредит выход из строя защищаемой техники за счет уменьшения повторных срабатываний реле:

    регулируемое максимальное количество срабатываний защиты подряд;
    регулируемый гистерезис по напряжению.

Журнал аварийных срабатываний

Журнал способен хранить в энергонезависимой памяти 99 последних аварийных срабатываний (например, напря­жение при отключении реле или срабатывание термо­­защиты). Чтобы оценить состояние и качество вашей электросети, вы можете сбросить журнал вручную. Так можно проанализировать характер и частоту аварий за определенный промежуток времени. Журнал также сбрасывается при изменении режима работы реле (однофазной и трехфазной нагрузки).


Технические характеристики ZUBR D6 red

• Ток, А:    3х63
• Способ монтажа:    На DIN-рейку
• Количество фаз:    3 ф. (230/380 Вольт), 1 ф. (230 Вольт)
• Термозащита:    Есть
• TrueRMS:    Есть
• Проф. задержка отключения:    Есть
• Нижний предел напряжения:    120-210 В
• Верхний предел напряжения:    220-280 В
• Номинальная мощность нагрузки:    3 x 13 900 ВА
• Время отключения нагрузки при снижении напряжения:    0,1-10,0 с (>120 В), не более 0,04 с (<120В)
• Время отключения нагрузки при превышении напряжения:    не более 0,04 с
• Время задержки включения нагрузки:    3-600 с
• Перекос (асимметрия) фаз:    10-80 В
• Время отключения при перекосе фаз:    0-30 с
• Напряжение питания:    3 х 100–420 В ~ 50 Гц
• Масса:    0,43 кг ±10%
• Габаритные размеры (Ш х В х Г):    106 х 85 х 66 мм
• Количество коммутаций под нагрузкой, не менее:    10 000 циклов
• Количество коммутаций без нагрузки, не менее:    500 000 циклов
• Степень защиты по ГОСТ 14254:    IP20
• Мощность, ВА:    больше 10 000
• Комплект поставки:    реле - 1 шт, гарантийный талон, инструкция и техпаспорт - 1 шт, упаковочная коробка - 1 шт
