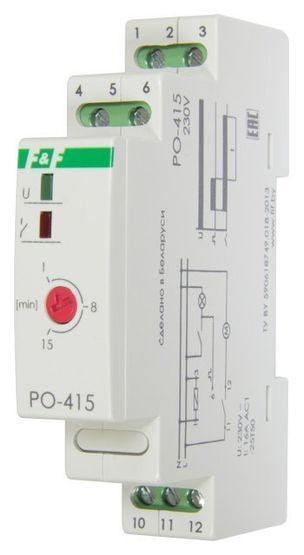

Реле PO-415 для систем вентиляции F&F
Для систем вентиляции. Напряжение 230 В; 50 Гц. Диапазон выдержки времени 1-15 мин. Контакт 1NO/NC. Максимальный ток 16 А.
Назначение
Реле времени PO-415 предназначено для поддержания работы устройства после размыкания управляющего контакта в течение установленного отрезка времени.
Область применения
В вентиляционных системах, санузлах и т.п., выключателем включается освещение и вентилятор, после выключения освещения вентилятор выключится через установленный отрезок времени.
Принцип работы реле РО-415
При включении освещения в санузле (замыкается контакт S) включается и вентилятор М. После размыкания контакта S освещение отключается и начинается отсчёт установленной выдержки времени. По истечении установленной выдержки времени вентилятор отключается.
Если включить и затем выключить освещение во время отсчёта времени, то он начинается снова.

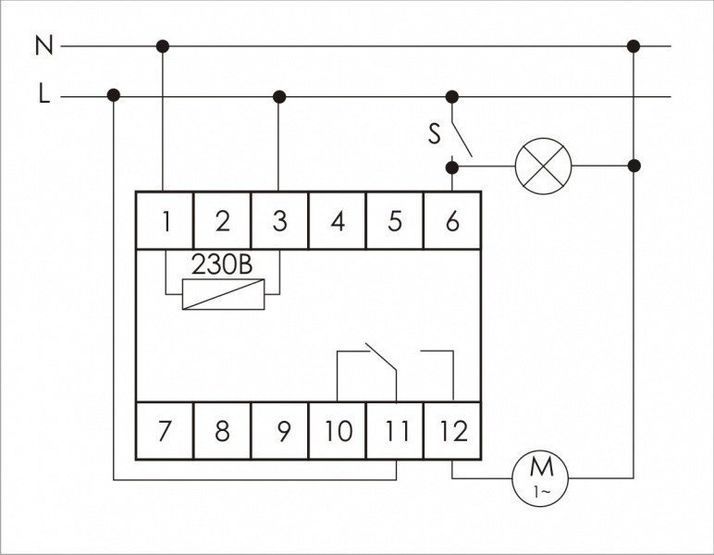

Схема підключення:
| Характеристики: | |
| Напряжение питания | 230 В AC |
| Максимальный ток нагрузки AC-1 | 10 А |
| Конфигурация контактов | 1 на переключение |
| Потребляемая мощность | 0,56 Вт |
| Подключение | Зажимы винтовые 2,5 мм^2 |
| Режим работы | задержка выключения |
| Временной диапазон | От 1 до 15 мин |
| Циклическая работа | НЕТ |
| Вход управления | ДА |
| Размер | 1 модуль типа S (17,5 мм) |
| Монтаж | на DIN-рейке 35 мм |
| Диапазон рабочих теператур | От -25°С до +50°С |
| Уровень защиты | IP 20 |
| Гаринтия | 24 месяца |
| Производитель | F&F |
| Страна производитель | Польша |
