Асимметрия регулируемая 40-80 В, минимальное напряжение 160 В, задержка отключения 3-5 с, контакт 1NO/NC. Контакты реле позволяют выдавать информацию об аварийном отключении

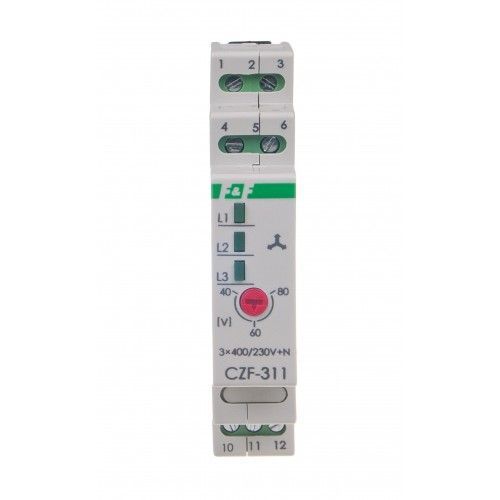

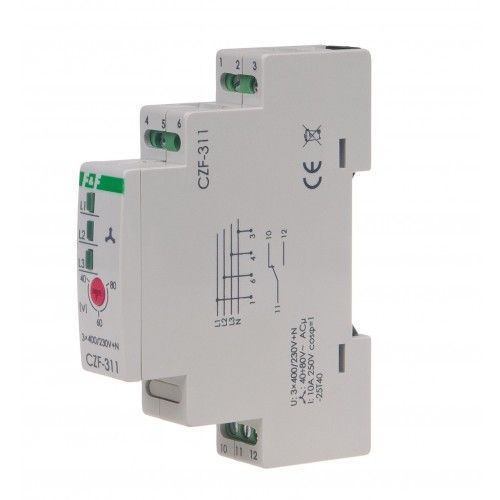

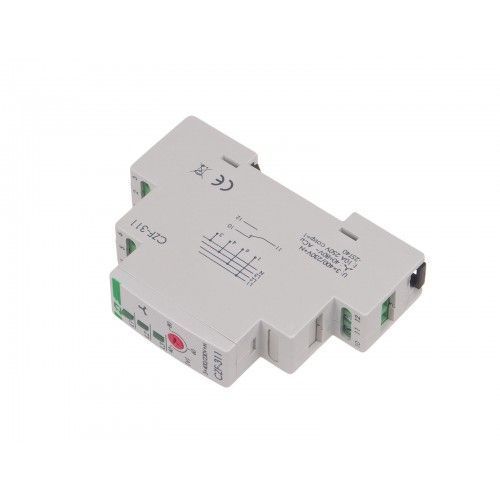

Назначение: реле защиты электродвигателей CZF-311 предназначен для защиты электродвигателей и электроустановок, питаемых от трехфазной сети в случаях: отсутствия хотя бы одной из фаз, асимметрии напряжения, минимальное напряжение 160В, обрыва нулевого провода.
Принцип работы: если параметры сети, питающей электродвигатель, в пределах нормы, то контакты исполнительного реле 11, 12 замкнуты и на катушку контактора электродвигателя подается напряжение, управляющее его включением. В случае одной из вышеперечисленных аварийных ситуаций контакты реле размыкаются и контактор отключается. Выключение в случае асимметрии и снижения напряжения меньше установленной величины происходит с задержкой 3-5 с. В случае отсутствия хотя бы одной из фаз или обрыва нулевого провода изделие выключается с задержкой 0,1 с. Включение происходит автоматически после восстановления сетевого напряжения питания.
| Дополнительные характеристики: | |
| Напряжение питания | 3х400 В+N |
| Исполнительный элемент | реле |
| Максимальный ток нагрузки | 10 А |
| Потребляемая мощность | 0,56 Вт |
| Подключение | зажимы винтовые 2,5 мм2 |
| Задержка выключения | 4 с |
| Момент затяжки | 0,4 Нм |
| Работа с генераторами | НЕТ |
| Контроль исчезновения/перекоса фаз | ДА |
| Контроль последовательности фаз | НЕТ |
| Контроль состояния контактора | НЕТ |
| Гальваническая развязка | ДА |
| Асимметрия напряжения | 40÷80 В |
| Гистерезис напряжения | 5 V |
| Индикация питания | 3 × СВЕТДИОД зеленый |
